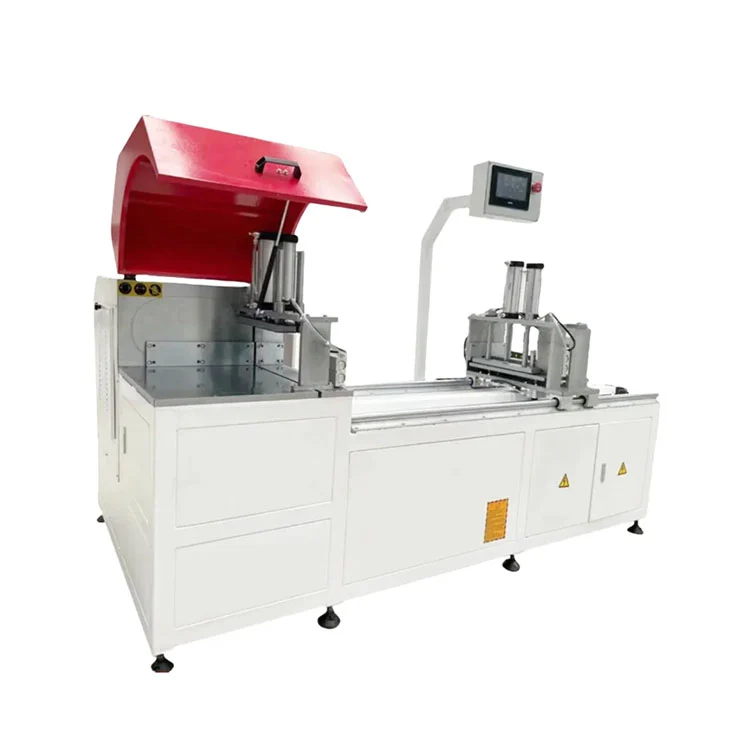

CNC sirkelsag for industrielle aluminiumsprofiler

Tekniske spesifikasjoner

Hvordan sagen fungerer

DeCNC sirkelsag for industrielle aluminiumsprofileropererer med en servodrevet mateakse som plasserer profilen under sagbladet i henhold til lengden angitt på berøringsskjermen. Operatøren laster aluminiumsekstruderingen på rullebordet, velger skjæreprogrammet fra minnet eller legger inn nye dimensjoner og starter syklusen. Pneumatiske klemmer kobles inn fra både vertikal og horisontal retning for å holde profilen mot referansestoppene. Saghodet, utstyrt med en gass-væske-dempende sylinder, går ned gjennom materialet med en kontrollert matehastighet for å produsere et firkantet, gratfritt kutt. En forstøvet skjærevæskespray avkjøler bladet og arbeidsstykket under kuttet. Etter at bladet er trukket tilbake, frigjøres klemmene og servomatingen fører frem profilen til neste kuttposisjon. Standardkonfigurasjonen kutter ved 90° og ±45°. Med den valgfrie CNC-vinkelmodulen roterer saghodet til enhver vinkel mellom 22,5° og 157,5° under programkontroll.

Nøkkelkomponenter

• Servo matingsakse:En AC-servomotor driver X-aksens kuleskrue for profilposisjonering. Plasseringsnøyaktigheten er ±0,05 mm, med gjentatt kuttetoleranse innenfor ±0,1 mm. Standard materhåndtak kuttet lengder fra 350 mm til 6500 mm.

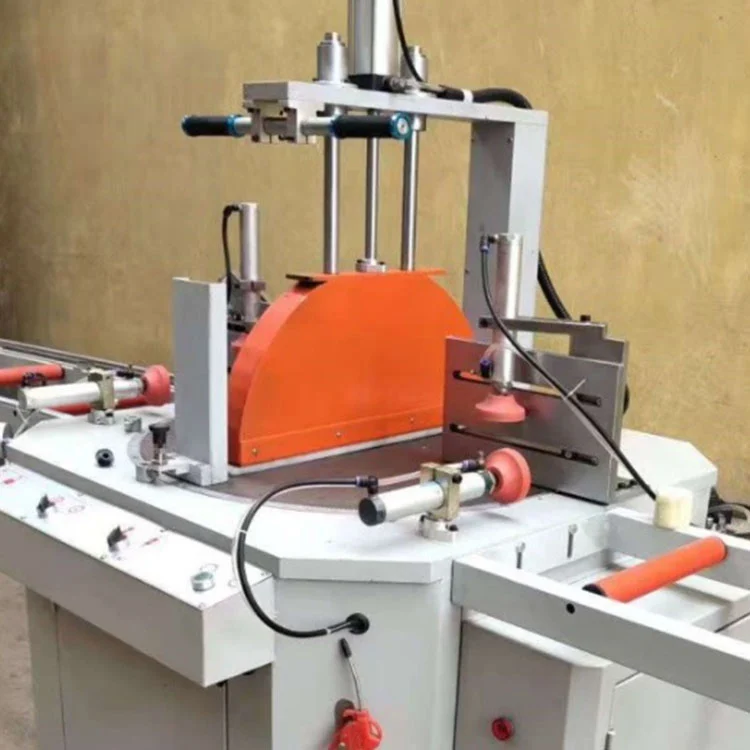

• Saghodemontering:En motor på 5,5 kW eller 7,5 kW driver et sirkelsagblad i wolframkarbid ved 2800 o/min. Gass-væske-dempingssylinderen kontrollerer den vertikale matehastigheten for å matche materialtykkelsen og bladbelastningen.
• Pneumatisk klemmesystem:Doble vertikale og horisontale klemmer med myke kjever holder profilen mot bakgjerdet og bordet. Klemkraften er justerbar gjennom lufttrykkregulatoren satt mellom 0,5 og 0,8 MPa.
• CNC-kontroller og berøringsskjerm:En importert PLS sammen med en 10-tommers flerspråklig berøringsskjerm håndterer programlagring, lengdeinndata, vinkelvalg og sykluskontroll. USB- og nettverkstilkobling støttes for programoverføring.

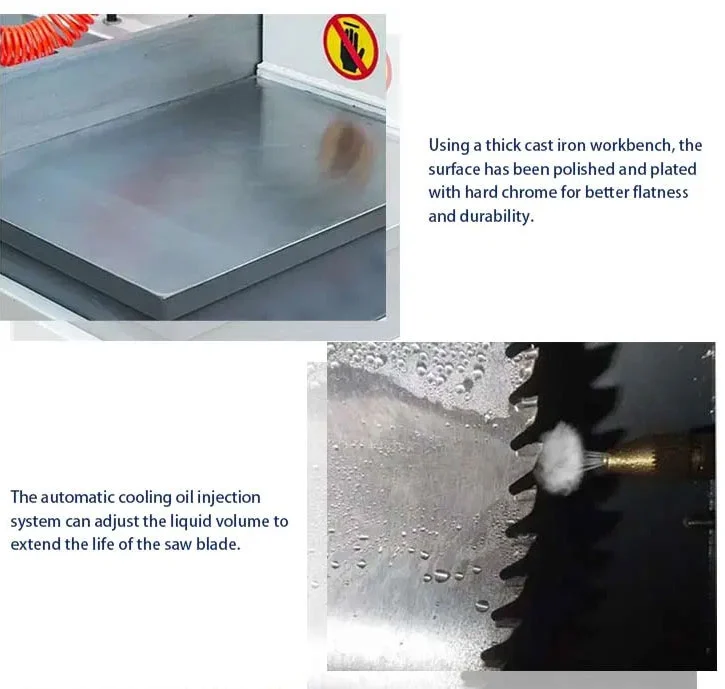

• Kjølesmøresystem:Et automatisk forstøvet skjærevæskesystem påfører en tåke av smøremiddel på bladet og skjæresonen. Dette reduserer friksjonen, forlenger bladets levetid og bidrar til å produsere en ren snittflate.
• Sikkerhetsskap:En helt lukket bladbeskyttelse dekker skjæreområdet. En nødstoppknapp og kollisjonsbeskyttelsessensor stopper maskinen hvis det oppdages en hindring i knivbanen.

CNC sirkelsag for industrielle aluminiumsprofiler Standard tilbehør

1. CNC servomatingskontrollsystem + 10-tommers flerspråklig berøringsskjerm
2. Importert wolframkarbid sirkelsagblad for aluminium
3. Gass-væske-dempende kuttesaghodeenhet
4. Dobbel pneumatisk automatisk klemanordning med myke antiripebakker
5. Automatisk kjølesmøringssirkulasjonssystem
6. Fullt lukket beskyttelsesdeksel for beskyttelsesblad
7. Oppsamlingsrørledning for aluminiumssponstøv
8. Nødstoppknapp, kollisjonsbeskyttelsessensor
9. Komplett engelsk bruks- og vedlikeholdsmanual, reservedelsverktøysett

CNC sirkelsag for industrielle aluminiumsprofiler Valgfrie oppgraderingsmoduler

1. Null-hale kuttestruktur (restende hale ≤5 mm, høy materialutnyttelse)
2. Automatisk lasting og lossing av rullebane for 6m lange profiler
3. CNC skjæremodul med vilkårlig vinkel (22,5°--157,5°)
4. Støvsamler med stor kapasitet
5. IoT ekstern online diagnose- og datastatistikkmodul
6. Bunt synkront klemmefeste i flere deler
7. Tilpasset utvidet fôringsvandring opp til 12000 mm

Søknadsomfang

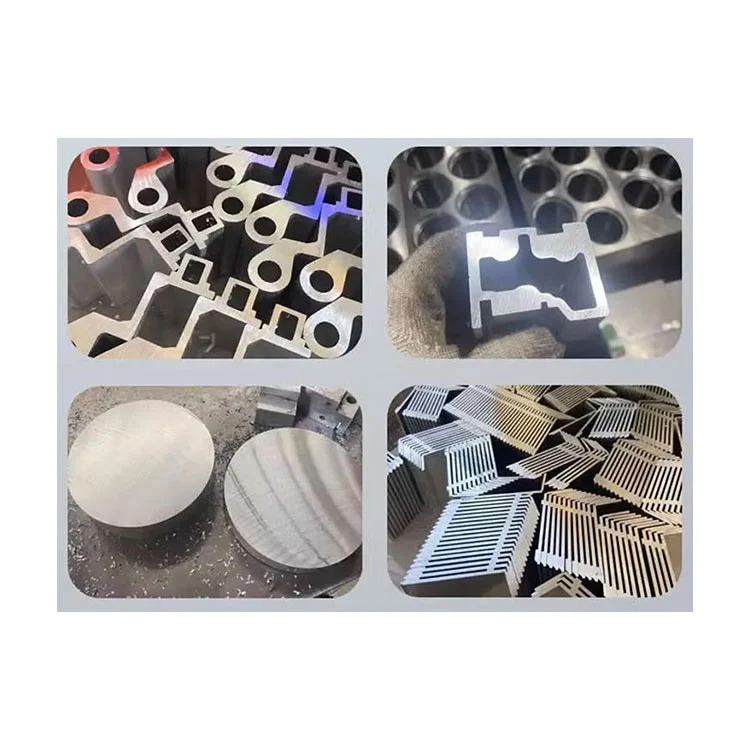

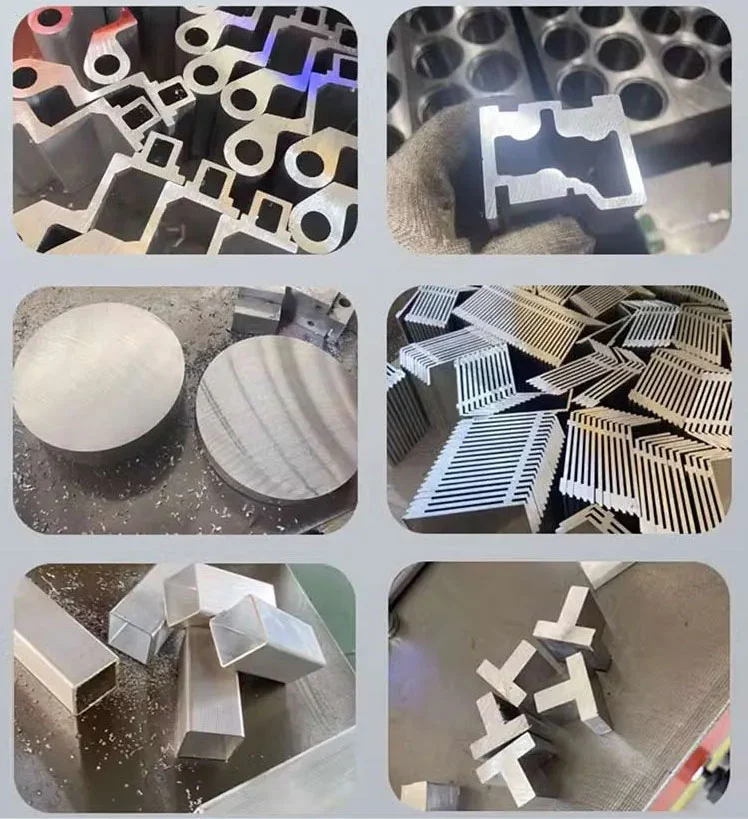

DeCNC sirkelsag for industrielle aluminiumsprofilerbrukes i produksjonsmiljøer hvor aluminiumsprofiler kuttes i lengde før videre maskinering eller montering. Typiske bruksområder inkluderer skjærende rammeprofiler for vinduer og dører, gardinvegger og akterspeil, industrielle aluminiumskonstruksjonselementer, monteringsskinner for solcellepaneler og arkitektoniske dekorative profiler. Sagen kan behandle solide og hule aluminiumsseksjoner, termiske bruddprofiler og lette kobber- eller PVC-profiler innenfor sin tverrsnittskapasitet. Med den valgfrie vilkårlige vinkelmodulen produserer den også vinklede kutt for gavlkantrammer, trapesformede vinduer og flersidige arkitektoniske monteringer.

Vår tjeneste

1. Minimum ett års garanti fra idriftsettelsesdatoen.
2. Gratis konsultasjon før, under og etter salget.
3. Gratis prosjektplanlegging og layoutdesign.
4. Gratis utstyrsfeilsøking til alle funksjoner fungerer som spesifisert.
5. Gratis koordinering av langdistansetransportarrangementer.
6. Gratis opplæring i drift og vedlikehold av utstyr.
7. Ett års komplett garanti og livstidsvedlikeholdsservice.
