CNC Heavy Duty Gardinvegg Notting Sag

Oversikt

Kraftig innskjæringssag for gardinvegg er en skjæreløsning av profesjonell kvalitet utviklet spesielt for fabrikasjon av aluminiumsgardinvegger og fasadeprofiler. Bygget med en stiv stålramme og avansert CNC servokontroll, leverer den repeterbar presisjon, flervinklet fleksibilitet og holdbarhet i industriell kvalitet for produksjonsmiljøer med store volum.

Enten du behandler kommersielle gardinvegger, butikkfrontsystemer eller arkitektoniske aluminiumsprofiler, sikrer denne maskinen rene, gratfrie hakk med minimalt materialavfall – reduserer manuell etterarbeid og øker den totale gjennomstrømningen.

Kraftig innskjæringssag for gardinvegg



Nøkkelfunksjoner

1. CNC presisjonskontroll

Utstyrt med et servodrivsystem med høy respons og CNC-programmerbar kontroller, når skjærehodeposisjoneringsnøyaktigheten ±0,1 mm. Operatører kan lagre flere notch-programmer for rask oppskriftsveksling mellom ulike profiltyper.

2. Kraftig stiv struktur

Maskinkroppen er konstruert av tykkvegget stålrør med avspenningsbehandling, som eliminerer vibrasjoner under høyhastighetsskjæring. Dette sikrer jevn skjærekvalitet selv under kontinuerlig 24/7-drift.

3. Pneumatisk klemmesystem

Dobbeltvirkende pneumatiske sylindre med justerbart trykk gir sikker, mar-fri fastspenning på delikate anodiserte eller pulverlakkerte aluminiumsoverflater. Hurtigutløserfunksjon reduserer syklustiden mellom arbeidsstykkene.

4. Multi-Angle Notch Mulighet

Støtter 0°–90° (eller spesifiser ditt område) justerbare hakkvinkler for å imøtekomme ulike gardinvegger og akterspeilkonfigurasjoner. Vinkelinnstillinger kan justeres via digital avlesning eller CNC-grensesnitt.

5. Høyeffektiv brikkeutvinning

Integrert støv-/sponoppsamlingsport kobles til standard industrielle avsugssystemer, opprettholder et rent arbeidsmiljø og forlenger bladets levetid.

6. Operatørvennlig grensesnitt

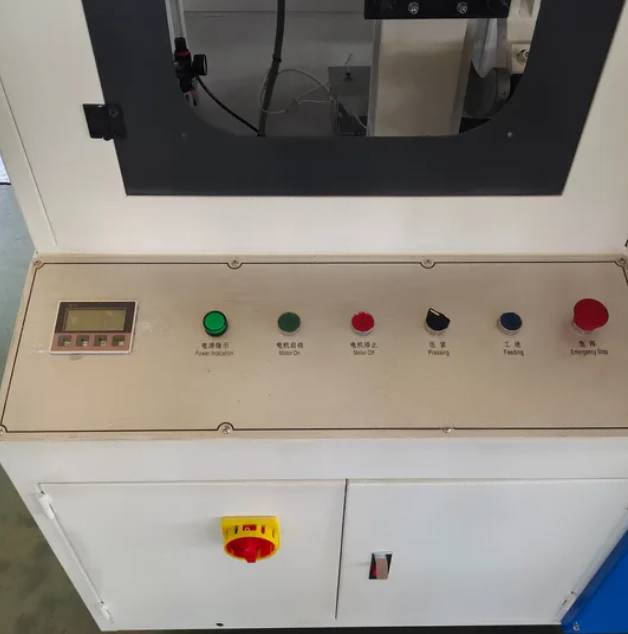

Intuitiv berøringsskjerm HMI med støtte for flere språk (engelsk, spansk, russisk, arabisk). Visuell programmering lar operatører stille inn hakkdimensjoner uten avansert teknisk opplæring.

Hvordan det fungerer

1. Operatøren plasserer aluminiumsprofilen på arbeidsbordet og aktiverer de pneumatiske klemmene, som sikrer arbeidsstykket fra både vertikal og horisontal retning.

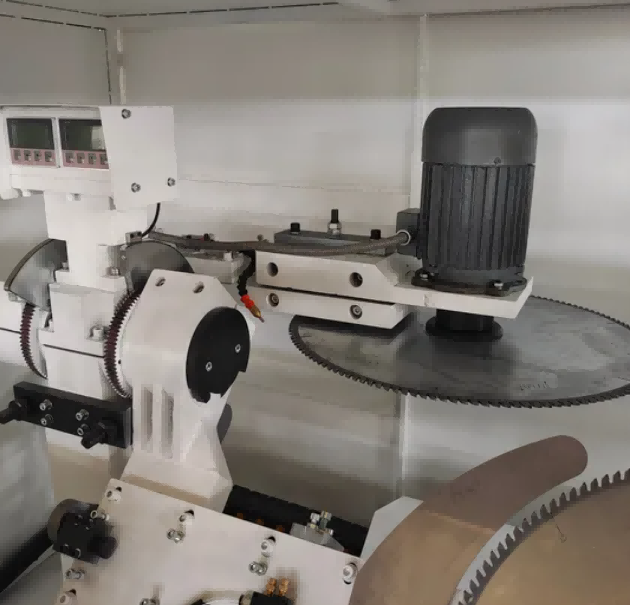

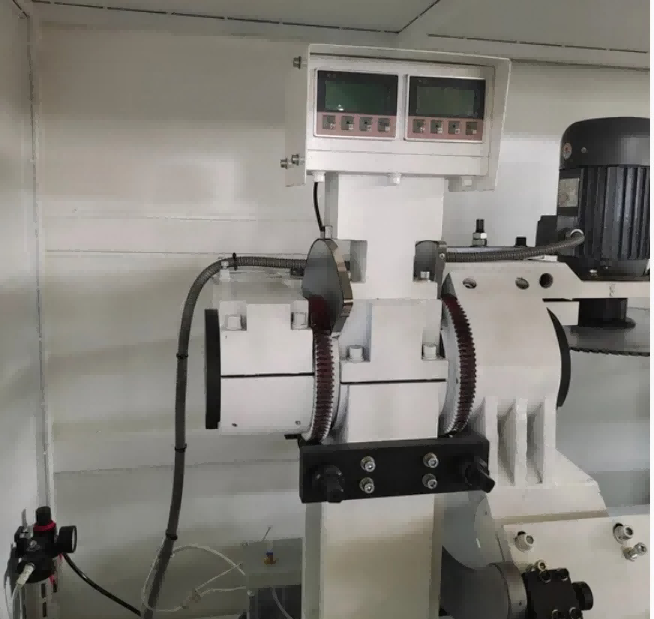

2. Ønsket skjærevinkel stilles inn ved hjelp av det digitale displayet med magnetisk skala, og de doble sagbladene er plassert innenfor området ±45°.
3. Det hydro-pneumatiske matesystemet fører de spinnende bladene inn i profilen med en kontrollert hastighet (0–3 m/min), skjærer hakk, spor eller sammensatte vinkler i en enkelt omgang.
4. CNC-systemet støtter CAD-grafikkimport og grafisk programmering, slik at operatører kan definere hakkmønstre, hullposisjoner og spordimensjoner direkte fra designfiler.
5. Den treaksede full servomotorkonfigurasjonen (X-, Y-, Z-akser drevet av tannstang og tannhjul og kuleskruer) muliggjør ekte treakset kobling for boring, fresing av spor, runde hull, spesialformede hull, nøkkelhull og forsenkninger i én klemme.
6. Et valgfritt tresidig flip-arbeidsbord gjør at profilen kan maskineres på tre flater uten omplassering, noe som forbedrer prosesseringseffektiviteten for komplekse aluminiumsprofiler.
7. Etter at skjæresyklusen er fullført, trekker bladene seg tilbake, klemmene frigjøres og den maskinerte profilen fjernes.

Produsent og garanti

Shandong Lebulang Precision Machinery Co., Ltd., som opererer som Lebulang Machine, har produsert aluminiumsbehandlingsutstyr ved sin fabrikk i Jinan, Kina siden 1996.Kraftig innskjæringssag for gardinveggleveres fabrikkdirekte med CE- og ISO-sertifisering. En 12-måneders garanti gjelder for hovedkonstruksjonen. Ekstern teknisk støtte, driftsopplæringsvideoer og en engelsk manual er inkludert. Opplæring og igangkjøring på stedet kan ordnes mot ekstra kostnad. Reservedeler som sagblad, pneumatiske tetninger og styrekomponenter er på lager for sending.

FAQ

Q1: Hva er den maksimale profilstørrelsen denne maskinen kan behandle?

A: Standardmodellen håndterer profiler opp til 300×250 mm med en maksimal skjæredybde på 175 mm. Tilpassede konfigurasjoner for større seksjoner opptil 350×300 mm er tilgjengelig på forespørsel.

Q2: Kan den kutte andre vinkler enn ±45°?

A: Standardmodellen støtter vilkårlig vinkelskjæring innenfor ±45° på begge sider. En valgfri CNC-versjon utvider området til ±90° for mer komplekse profilgeometrier.

Q3: Hva er behandlingsnøyaktigheten?

A: Posisjoneringsnøyaktighet er spesifisert til ±0,1 mm, med gjentatt posisjoneringsnøyaktighet på ±0,05 mm under konsistente driftsforhold.

Q4: Tilbyr du ettersalgsservice og opplæring?

A: Gratis online operasjonstrening og ekstern teknisk støtte tilbys. Opplæring og installasjon på stedet kan avtales separat. En 12-måneders garanti gjelder, med livstids teknisk støtte tilgjengelig.

Q5: Er maskinen egnet for masseproduksjon?

A: Det synkrone skjæresystemet med to blader, pneumatisk fastspenning og kontrollert matesystem er designet for kontinuerlig produksjon i gardinvegger. Månedlig produksjonskapasitet fra fabrikken er ca. 50 sett.
