Dobbel gjæringssag for produksjon av vindusramme
45&90 graders dobbel gjæringssag for vindusrammeproduksjon er en kraftig, høypresisjon dobbelthodekappemaskin designet for aluminium, PVC, UPVC og termiske bruddprofiler i produksjon av vinduer, dører og gardinvegger. Den leverer nøyaktige, repeterbare 45° og 90° kutt med gradfrie kanter, og støtter både enkelthode uavhengig og dobbelthode synkron drift for maksimal produktivitet. LBL-merket lager maskin av høy kvalitet.

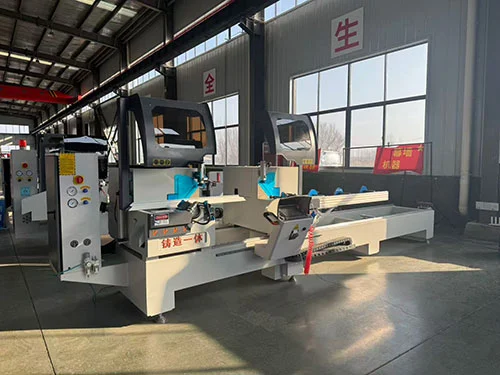

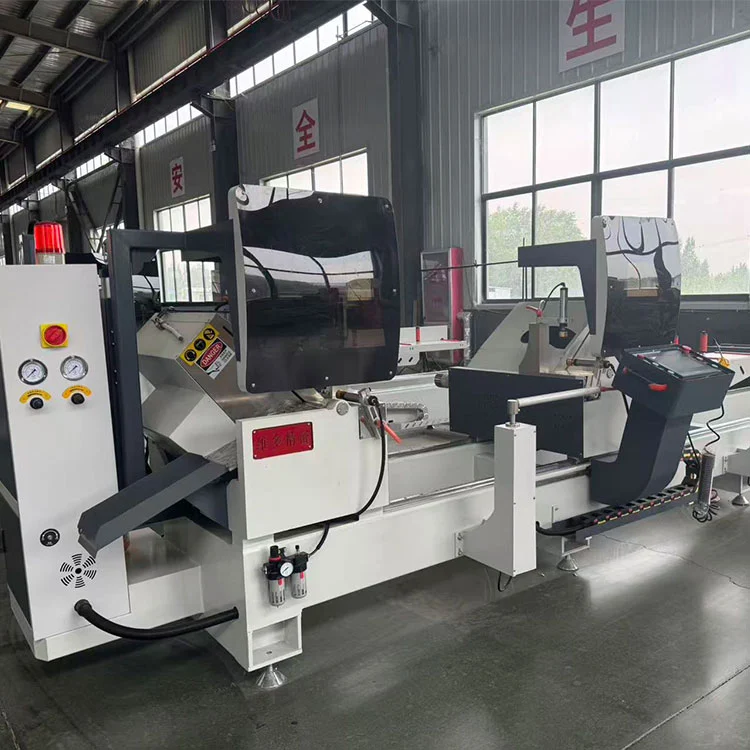

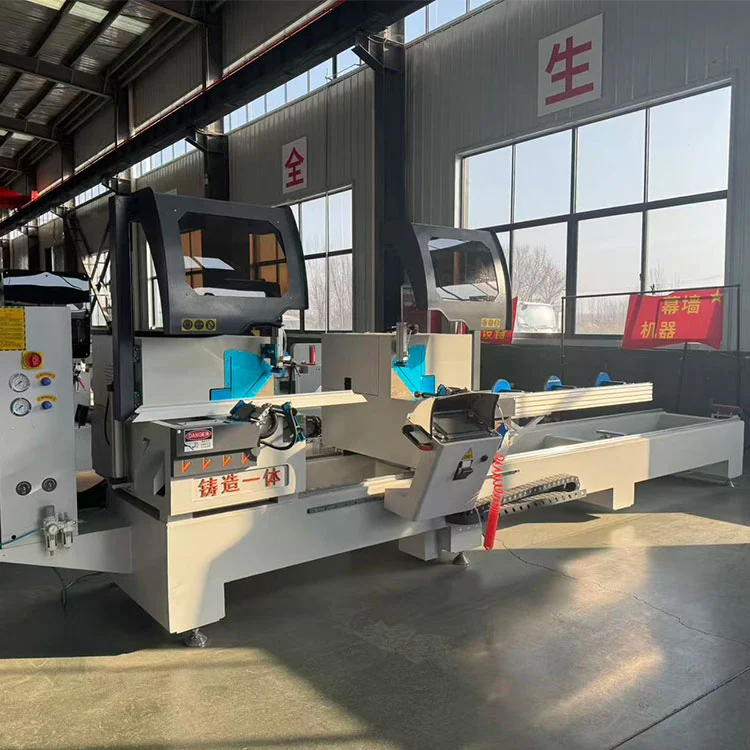

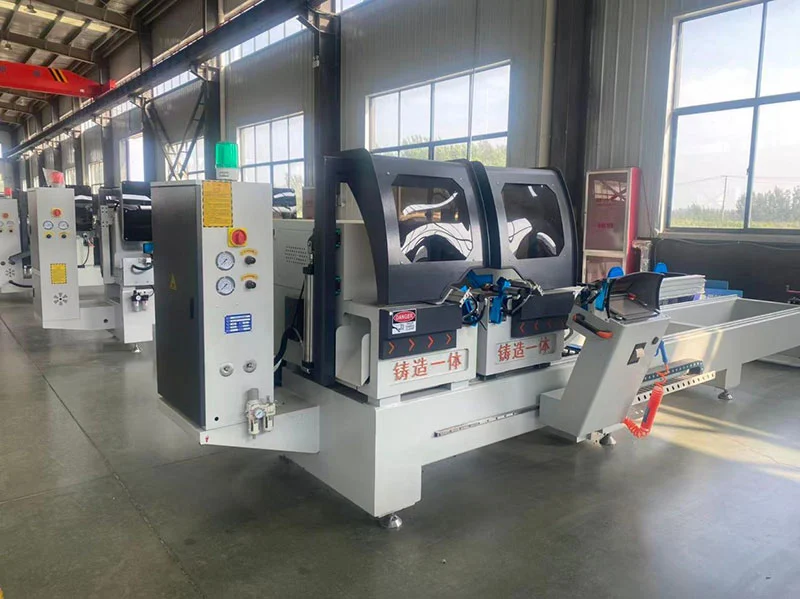

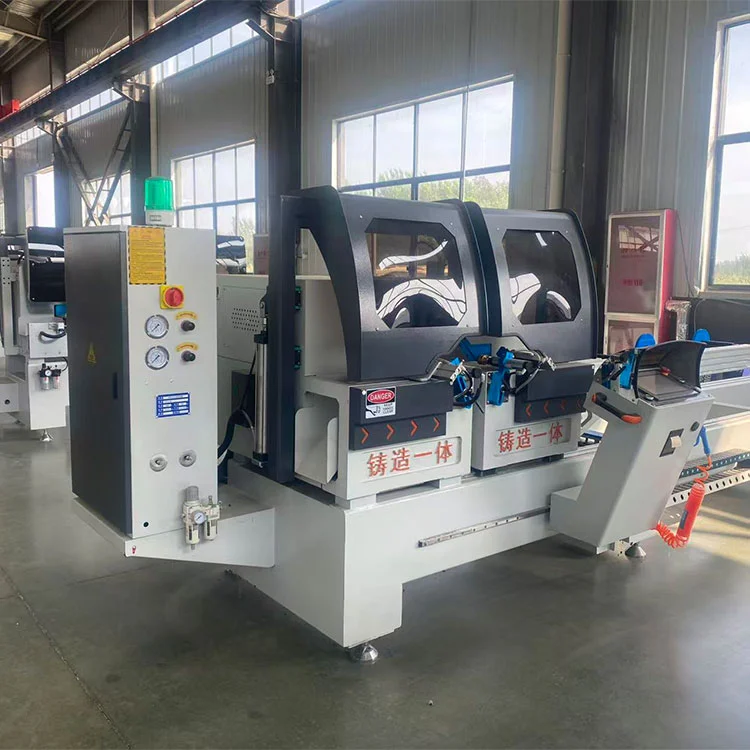

Denne doble gjæringssagen for vindusrammeproduksjon, bygget ved Lebulang Machines Kina-fabrikk hvor aluminium- og PVC-behandlingsutstyr har blitt produsert i nesten tre tiår, kutter profiler i 45° og 90° for fabrikasjon av vinduer, dører og gardinvegger. Den behandler aluminium, PVC, UPVC, termisk brudd og kobberekstrudering. To skjærehoder – T1 fast og T2 motorisert – sitter på en felles presisjonsstyreskinne og kan operere samtidig, med det høyre hodet beveget av en servodrive for lengdeposisjonering.
En integrert støpt arbeidsbenk og direktekoblede spindelmotorer danner kjernestrukturen. Hvert saghode drives av en 3 kW motor som spinner et ø500 mm hardmetallblad med 3000 rpm. Pneumatiske klemmer sikrer arbeidsstykket, og en lufthydraulisk dempesylinder styrer matingen. Den sveisede stålrammen og støpejernsbasen fungerer sammen med HIWIN lineære skinner og Schneider Electric-komponenter for å holde gjentatt nøyaktighet med fast lengde innenfor ±0,1 mm og skjæreoverflatens ruhet på Ra 12,5 µm. Maksimal klippelengde er 5000 mm, med en kortklippefunksjon som når ned til 200 mm. Ved 45° er seksjonskapasiteten 150 × 170 mm; ved 90° takler den 150 × 345 mm, inkludert firkantrør opp til 150 × 200 mm.
Helt lukket sikkerhetsvern, nødstopp og overbelastningsbeskyttelse er standard. Et dedikert sponavsug- og vakuumsystem fanger opp rundt 70 % av rusk, og en patentert roterende løftestøttebrakett forhindrer profilsenking i midten av spennet. Data kan importeres via LAN, USB, Bluetooth eller manuell inngang, og kontrollsystemet kobles til vanlig optimaliseringsprogramvare. En etikettskriver og en feilforebyggende funksjon – som blokkerer skjæring når en profil faller utenfor toleransen – er også innebygd. Maskinen går på en 380V trefaseforsyning og krever 0,6–0,8 MPa lufttrykk.
CE-sertifisering gjelder, og tilpassede OEM-konfigurasjoner aksepteres. Lebulang Machine leverer sagen på fabrikkdirekte basis med et design som tar sikte på enkelt daglig vedlikehold. Fjerninstallasjonsveiledning tilbys uten ekstra kostnad.
45 og 90 graders dobbel gjæringssag for vinduer i aluminium og PVC:
- en. kutting av industrielle aluminiumsprofiler, PVC-profiler, aluminiumsdører og vinduer, gardinveggmaterialer.
- b. Drift uten dyktige arbeidere, løse fabrikkens rekrutteringsvansker
- c. etikettutskriftsfunksjon,
- d. feilforebyggende funksjon: profilfeil utenfor rekkevidden av ingen kutting.
- e. Høypresisjon, integrert arbeidsbenk for støping, integrert spindel direkte koblet motor,
- f. luft-væske dempesylinder, T1, T2 hoder er plassert på den integrerte styreskinnen.
- g. Støtter flere dataimportmoduser: Internett, LAN, U-disk, Bluetooth, manuell inngang, etc.
- h. Kan realisere markedet felles optimalisering programvare data docking.
- jeg. Miljøvernfunksjon, unik fjerning av spon, støvsugingsdesign, støvsugingshastighet på 70 %, rengjør stedet, reduser rengjøringsfrekvensen, forbedrer arbeidseffektiviteten.
- j. Den er utstyrt med patentert roterende løftebrakett for å unngå skjærefeil forårsaket av midtre henger, og utstyrt med bevegelig profilbrakett.

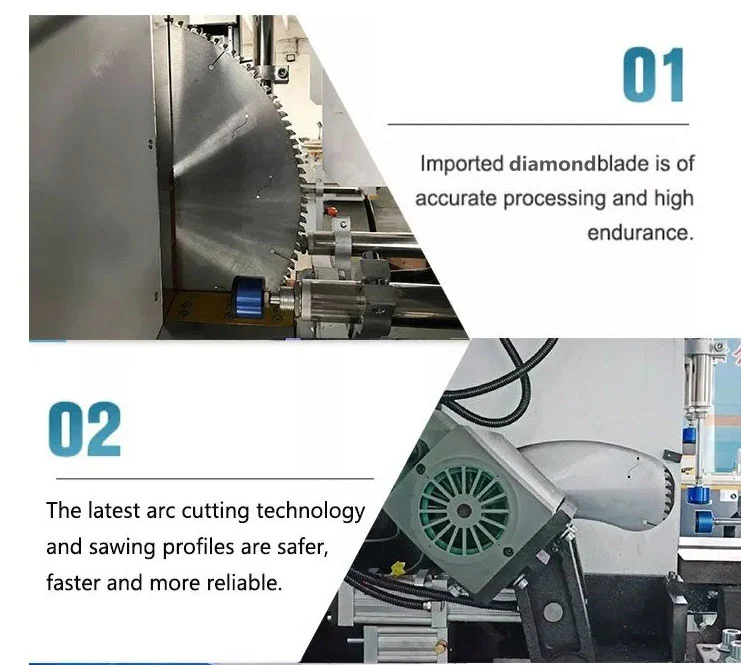

- k. Den nyeste bueskjæringsteknologien, sageseksjonen er tryggere, raskere og mer pålitelig.
45&90 graders dobbel gjæringssag for aluminium og PVC-vinduer
✅ Dobbel-vinkel presisjonsskjæring
- • Automatisk justerbare vinkler:45° / 90°(mellomvinkler valgfritt)
- • ±0,1 mm posisjoneringsnøyaktighet; rene, tette gjæringsskjøter for rammer
✅ Multimaterialkompatibilitet
- • Kuttaluminium, PVC, UPVC, termisk brudd, kobberprofiler
- • Optimalisert for vindu, dør, gardinvegg og arkitektoniske profiler
✅ Dobbelthode høy effektivitet
- • To synkroniserte hoder; samtidig kutting i begge ender
- • Høyre hode servodrevet for rask, nøyaktig lengdejustering
- • 2–3× raskere enn enkelthodesager; ideell for masseproduksjon
✅ CNC/digitale kontrollalternativer
- • Digitalt display: rask lengdeavlesning, enkel betjening
- • CNC-oppgradering: 10" berøringsskjerm, programlagring, USB-import/eksport
✅ Kraftig og stabil konstruksjon
- • Robust sveiset stålramme + støpejernsbunn; minimal vibrasjon
- • Førsteklasses komponenter: HIWIN lineære skinner, Schneider Electrics, kniver med karbidspiss
✅ Trygg og brukervennlig
- • Helt lukkede sikkerhetshetter, nødstopp, overbelastningsbeskyttelse
- • Automatisk tilbaketrekking av bladet; pneumatisk klemme for sikker profilholding
✅ CE-sertifisert og pålitelig
- • Samsvar med EUs sikkerhetsstandarder; 24/7 kontinuerlig drift
- • 12--24 måneders garanti; langsiktig reservedelsforsyning
Teknisk spesifikasjon
| Strømforsyning | 380v 50hz |
| Saghodemotor | 2× 3KW/3000r/min |
| Arbeidspress | 0,6 ~ 0,8 MPa |
| Luftforbruk | 60 l/min |
| Klippelengde | Max5000mm min 280mm (Kortklippefunksjonen er den korteste 200mm) |
| Klippebredde | Maks 150 mm |
| Maks. Klippehelling | 45°150×170 mm 90°150×345 mm |
| Maks. kutting av firkantrør | 150×200 mm |
| Skjærevinkel | 45 grader 90 grader |
| Fôringshastighet | kontinuerlig levedyktig 0-4m/min |
| Sagbladspesifikasjon | ø500 × ø30 × 4,4× Z120 |
| dimensjon | 6550× 1300× 1800 mm |
| vekt | 2000 kg |
| Nøyaktighet av gjentatt fast lengde | ≤ 0,1 mm |
| Tillatelse for skjærevinkel for snitt | ± 3' |
| Flathet av skjæreprofil | ≤ 0,02m |
| Ruhet av skjæreprofil | Ra12,5μm |
Nøkkelkomponenter
- Sagblader: Importerte kniver med karbidspiss for jevne, gratfrie kutt

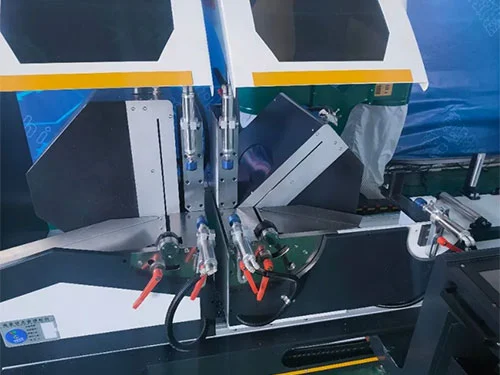

- Pneumatiske klemmer: Horisontale/vertikale klemmer for fast profilholding
- Lineære skinner: Taiwan HIWIN presisjonsskinner for jevn bevegelse
- Kontrollpanel: Intuitiv digital skjerm eller 10" CNC-berøringsskjerm
- Sikkerhetssystem: CE-kompatible verner, nødstopp, overbelastningsbeskyttelse
Ettersalgsservice
- Garanti: 1 år (gratis deler og teknisk støtte)
- Installasjon: Ingeniører tilgjengelig for oversjøisk installasjon og opplæring
- Reservedeler: Long‑term supply at factory cost
- Støtte: 24/7 online teknisk støtte (videosamtale, fjerndiagnose)
