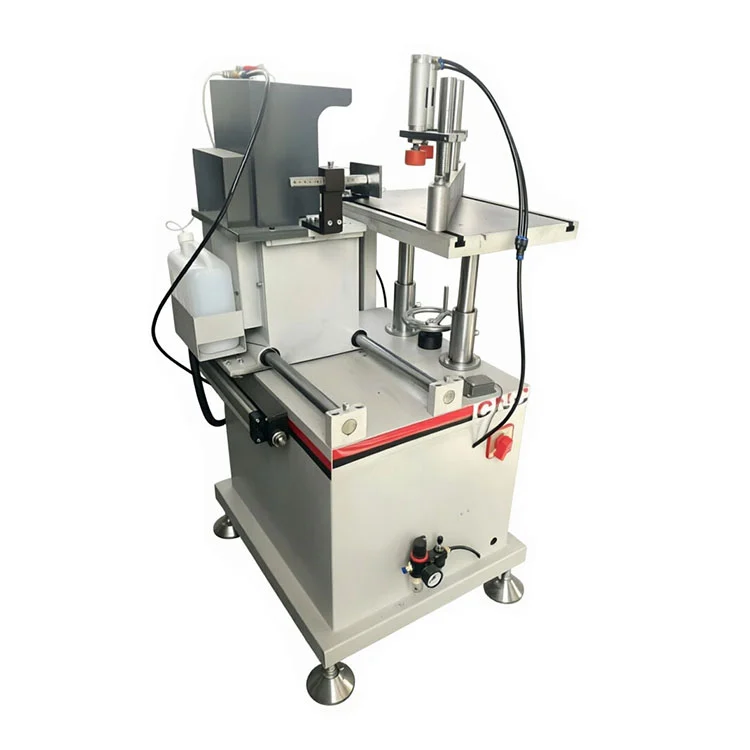

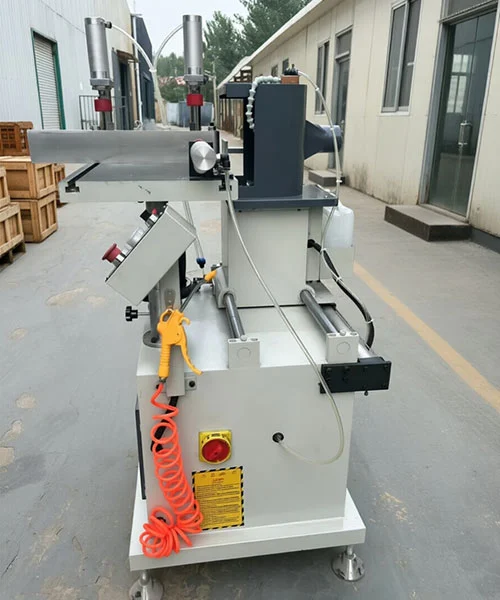

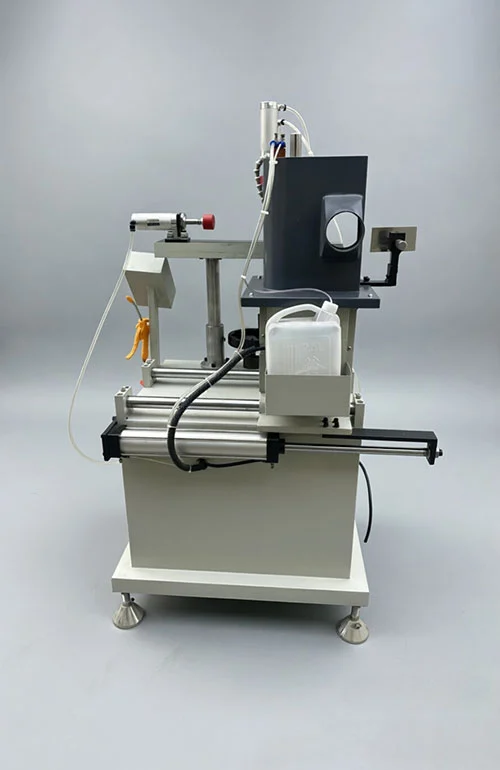

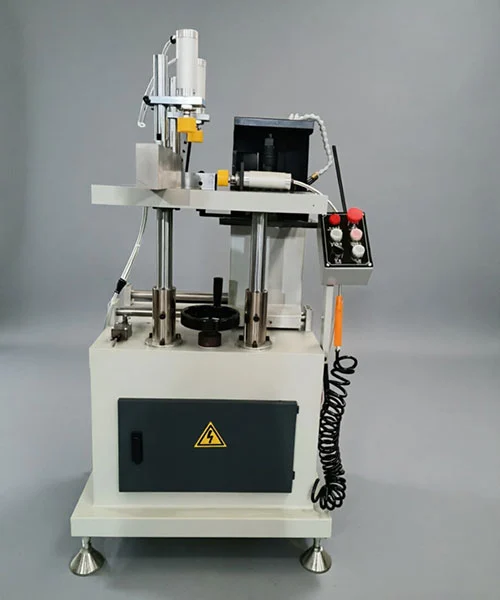

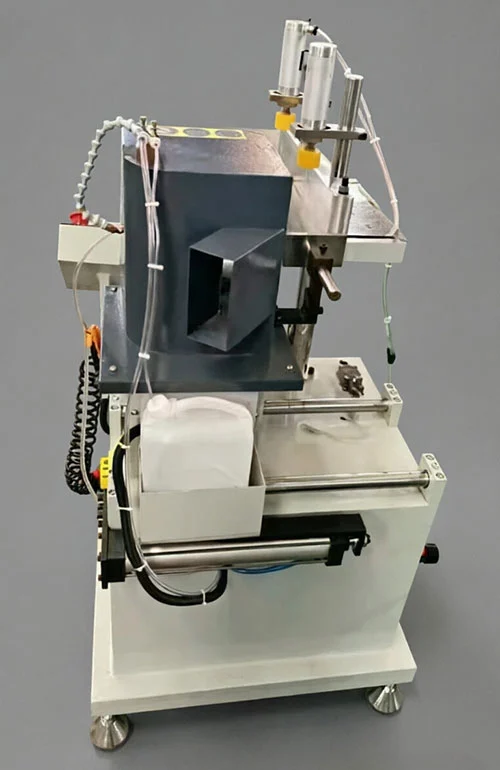

PVC endefresemaskin for vindusprofiler

Nøkkelfunksjoner

• Forming av profilende:DePVC endefresemaskin for vindusprofilerrommer trinnflater, rektangulære spor, tapper og lignende strukturer ved å skifte verktøy, som er festet på en horisontal spindel.
• Vinklet freseområde:En posisjoneringsplate på arbeidsbordet kan stilles inn mellom -55° og +55°, noe som muliggjør skråsnitt på profilender uten tilpassede jigger.
• Lineær lagermating:Verktøymatingsmekanismen kjører på et lineært lagerbevegelsespar, og holder vibrasjonen lav og bevegelsen repeterbar under fresesykluser.
• Ende overflatefinish:Bearbeidede ender oppnår konsekvent Ra12,5 μm ruhet, noe som er tilstrekkelig for tett montering av akterspeil og rammeseksjoner.
• Pneumatisk klemme:Profilene holdes av luftdrevne klemmer under kuttet, noe som reduserer operatørens innsats samtidig som arbeidsstykket opprettholdes.

Tekniske spesifikasjoner

Søknadsomfang

DettePVC endefresemaskin for vindusprofilerbrukes i produksjonen av PVC-vinduer, aluminium-plastkomposittvinduer og termisk bruddvindusrammer i aluminium. Typiske arbeidsstykker inkluderer midtre akterspeil, dørkarmprofiler og andre ekstruderte seksjoner som krever endeflateforming, rilling eller tappskjæring før montering.

Nøkkelkomponenter

• Fresespindel:Horisontal spindel aksepterer utskiftbare kuttere for trinn-, spor- og tappearbeid. Kjører med en hastighet som matcher karbidverktøy for ren materialefjerning.
• Lineært lagerføringssystem:Matervognen beveger seg på forseglede lineære lagre, som kun krever periodisk smøring og bidrar til å opprettholde konsistent kuttegeometri over tid.
• Pneumatisk klemenhet:Klemmer kobles inn med 0,5–0,8 MPa lufttilførsel. Kjevene er formet for å unngå merking av profilflater under fresesyklusen.
• Justerbart arbeidsbord:En manuelt innstilt posisjoneringsplate lar operatøren stille inn vinkler fra -55° til +55°, med en skala for gjentatt posisjonering.

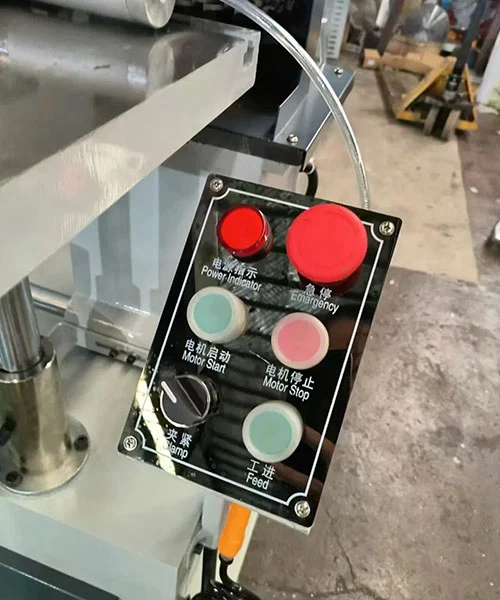

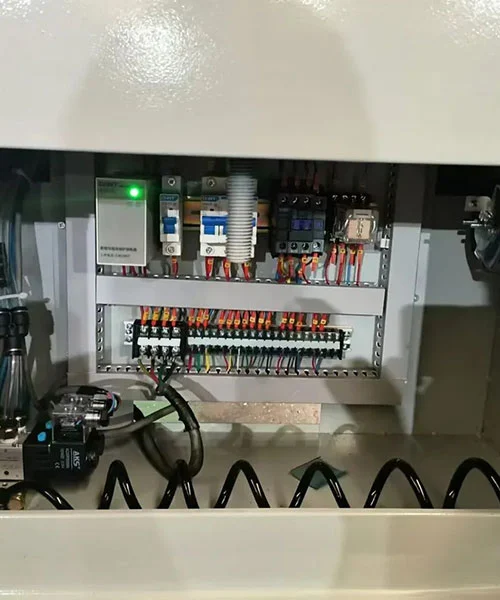

• Kontrollkrets:Bruker en enkel trykknappstasjon og en sikkerhetssperre som hindrer spindelstart når dekselet er åpent. Elektriske komponenter er anordnet i en støvtett innkapsling.

Produsent og support

Med en fabrikk etablert i 1996, har Lebulang Machine produsert profilbehandlingsutstyr i Jinan, Kina i nesten tre tiår. DePVC endefresemaskin for vindusprofilerleveres direkte fra fabrikken, har CE- og ISO-sertifisering, og kan tilpasses under OEM/ODM-avtaler. Ett års garanti dekker hovedstrukturen, og veiledning for ekstern installasjon tilbys uten ekstra kostnad.

Emballasje og frakt

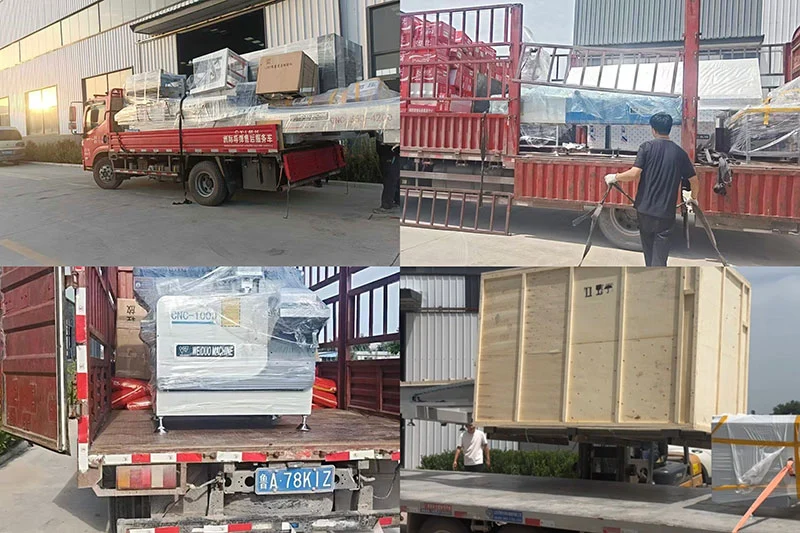

HverPVC endefresemaskin for vindusprofilerer pakket i en standard trekasse av eksportkvalitet med innvendig avstivning for å hindre bevegelse under transport. Kassen er fuktbestandig og merket med håndteringsinstruksjoner. Fraktvilkår er FOB Jinan eller Qingdao, med leveringstider vanligvis 15 til 25 virkedager etter ordrebekreftelse. Dokumenter inkludert testrapport, pakkeliste og CE-sertifikat sendes digitalt før utsendelse.

FAQ

Q1: Hvilke profilstrukturer kan PVC-endefresemaskinen for vindusprofiler behandle?

A: Ved å bytte skjæreverktøy freser maskinen trinnflater, rektangulære spor, tapper og andre endedetaljer som vanligvis kreves på PVC og aluminium-plast kompositt akterspeil og rammeprofiler.

Q2: Hva er vinkeljusteringsområdet for skråskjæring?

A: Plasseringsplaten for arbeidsbordet er justerbar fra -55° til 55°, noe som gjør det mulig å produsere vinklede endesnitt innenfor dette området uten ekstra fikstur.

Q3: Hvordan opprettholdes stabiliteten under fresing?

A: Verktøymatingsmekanismen bruker et lineært lagerbevegelsespar, som reduserer vibrasjoner og hjelper til med å holde fresedybden konsistent over gjentatte sykluser.

Q4: Hvilken endeoverflateruhet kan forventes?

A: Konsekvent maskinerte ender oppnår en ruhet på Ra12,5 μm, en finish som tillater tettsittende skjøter i vindu og dørmontering.

Q5: Hva er dimensjonene til arbeidsbordet?

A: Maskinens arbeidsbord måler 500 × 350 mm, og gir stabil støtte for standard UPVC- og aluminium-plast vindusprofiler.

Q6: Hva er maksimal fresebredde?

A: Verktøysettet støtter en maksimal fresebredde på 90 mm.

Q7: Hva er strøm- og luftforsyningskravene?

A: Maskinen kjører på 380V, 50Hz trefasestrøm og krever et arbeidslufttrykk på 0,5 til 0,8 MPa for det pneumatiske klemsystemet.

Q8: Er reservedeler tilgjengelig?

A: Ja. Vanlige slitedeler, inkludert importerte kutterhjul og innstillingsverktøy, er tilgjengelige som tilleggsutstyr og kan enkelt skiftes ut av operatøren.
