100mm*3500mm To hoder aluminium vindusdør hjørne kombinere maskin

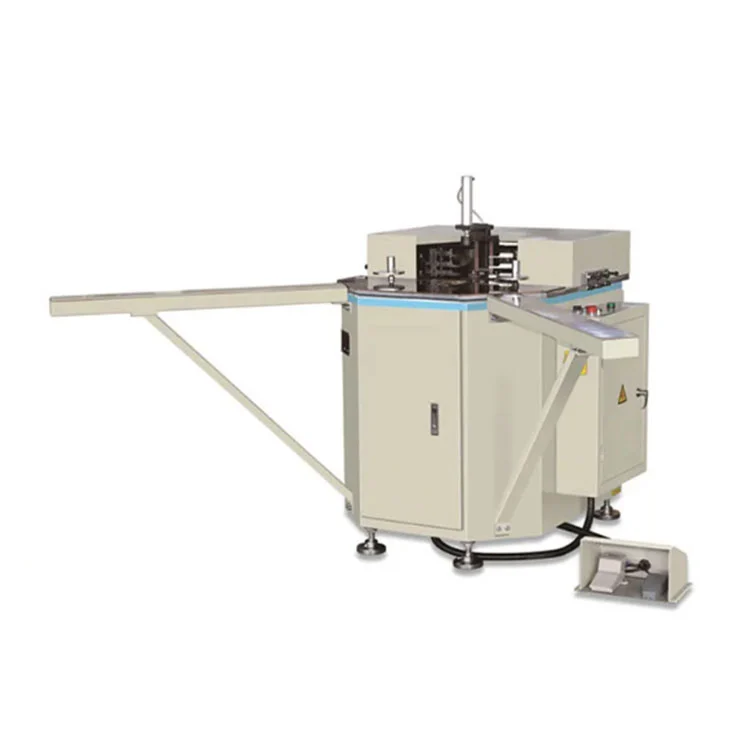

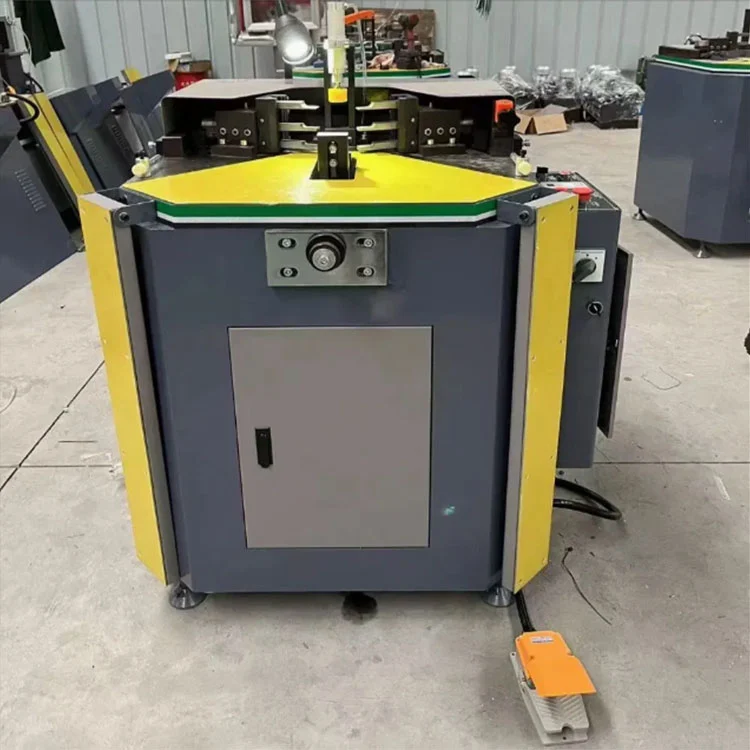

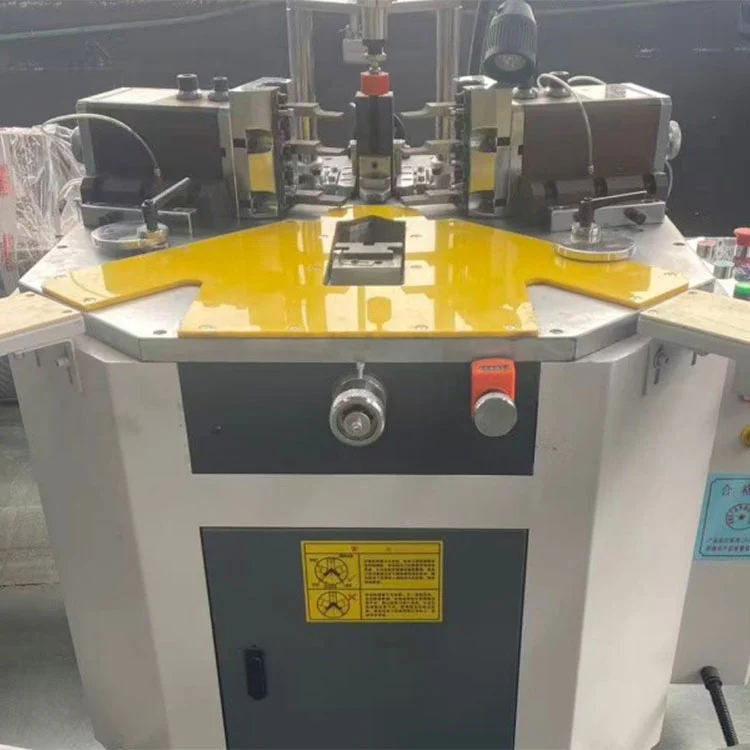

LBL-merket 100mm*3500mm Two Heads Aluminium Window Door Corner Combining Machine (også kalt dobbelthodet hjørnekrympemaskin) er en halvautomatisk hydraulisk enhet designet for 90° hjørnepressing av aluminiumsprofiler i vindus- og dørproduksjon. Den fullfører to hjørner i en syklus, støtter profilbredde opp til 100 mm og maks rammelengde 3500 mm, ideell for medium til stor batch-produksjon av høystyrke aluminiumsrammer. fabrikken vår er i Kina.
Designet for 90° hjørnepressing av aluminiumsvinduer og dørrammer, denne dobbelthodet hydrauliske enheten fullfører to hjørner i en enkelt syklus. Profilbreddekapasiteten når 100 mm, og maksimal rammelengde er 3500 mm. Minste rammestørrelse er 450 × 450 mm, som dekker både standard og moderat overdimensjonerte sammenstillinger.
Det hydrauliske systemet leverer et nominelt trykk mellom 15 og 18 MPa, og produserer konsekvent krympekraft for tette, gapfrie hjørneskjøter. To hoder opererer samtidig, noe som reduserer syklustiden sammenlignet med enkelthodealternativer. Pneumatiske klemmer kobles inn før krympingen begynner, og påfører forspenning som holder profilen på plass og bidrar til å forhindre forvrengning under sammenføyningsprosessen.

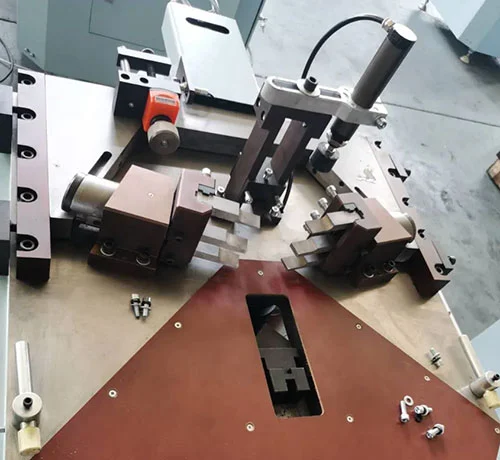

Plassering og verktøyjusteringer er mekaniske. Indre og ytre lokaliseringsblokker forskyves vertikalt, og krympeknivene kan flyttes både forfra og bakover og fra venstre til høyre. Dette bevegelsesområdet gjør at maskinen kan tilpasse seg forskjellige profiltverrsnitt uten å kreve dedikert verktøy for hver form. Lineære føringer bærer de bevegelige enhetene, og opprettholder hjørnekombinasjonsnøyaktighet innenfor ±0,1 mm og sømfeil under 0,15 mm.
Enheten går på en 380V trefaseforsyning og trekker 1,5 kW strøm. En 20L hydraulikkoljetank støtter krympekretsen, og arbeidslufttrykket holder seg mellom 0,5 og 0,8 MPa. Typiske bruksområder inkluderer vindusrammer, skyvedører og termisk brudd, dørpaneler i aluminium og 90° stolpe- eller akterspeilsammenføyning i gardinvegger. Maskinens fotavtrykk måler 1200 × 1100 × 1300 mm.
Lebulang Machine, som har produsert utstyr for behandling av aluminiumsprofiler ved sin fabrikk i Kina i nesten 30 år, leverer denne hjørnekombinasjonsmaskinen med CE-sertifisering. Egendefinerte OEM-konfigurasjoner er tilgjengelige, og utstyret leveres direkte fra fabrikken. Designet er bygget for enkelt daglig vedlikehold, og veiledning for ekstern installasjon er inkludert uten ekstra kostnad.
100 mm*3500mm To hoder aluminium vindusdør hjørne kombinere maskin
- To-hoder samtidig krympingOne-shot fullføring avto 90° hjørner; 2× effektivitet vs enkelthodemaskiner, perfekt for masseproduksjon.
- ✅ 100mm×3500mm stor kapasitetMaks profilbredde100 mm, maks rammelengde3500 mm; min rammestørrelse450×450 mm, passer til standard og overdimensjonerte aluminiumsrammer.
- ✅ Kraftig hydraulisk systemNominell trykk15–18 MPa, sterk krympekraft sikrer stive, gapfrie hjørneforbindelser.

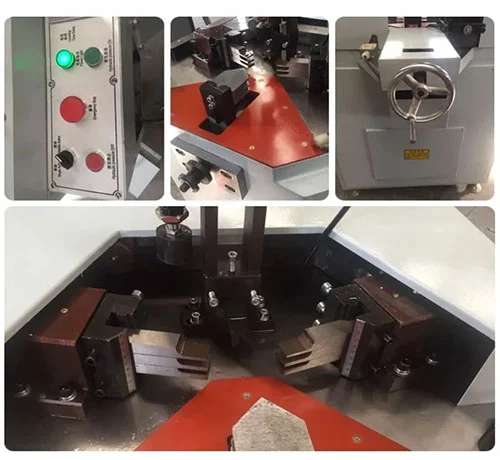

- ✅ Presisjonsjusterbar posisjoneringIndre/ytre posisjoneringsblokkeropp/ned justerbar; krympekniverforan/bak, venstre/høyre justerbarfor ulike profilseksjoner.
- ✅ Pneumatisk klemme og forspenningAutomatisk fastspenning med forspenning forhindrer profildeformasjon; sikrer nøyaktige 90° vinkler og tette sømmer.
- ✅ Høypresisjons lineære guiderJevn, stabil bevegelse; hjørne kombinerer nøyaktighet±0,1 mm, konsekvent diagonal presisjon.

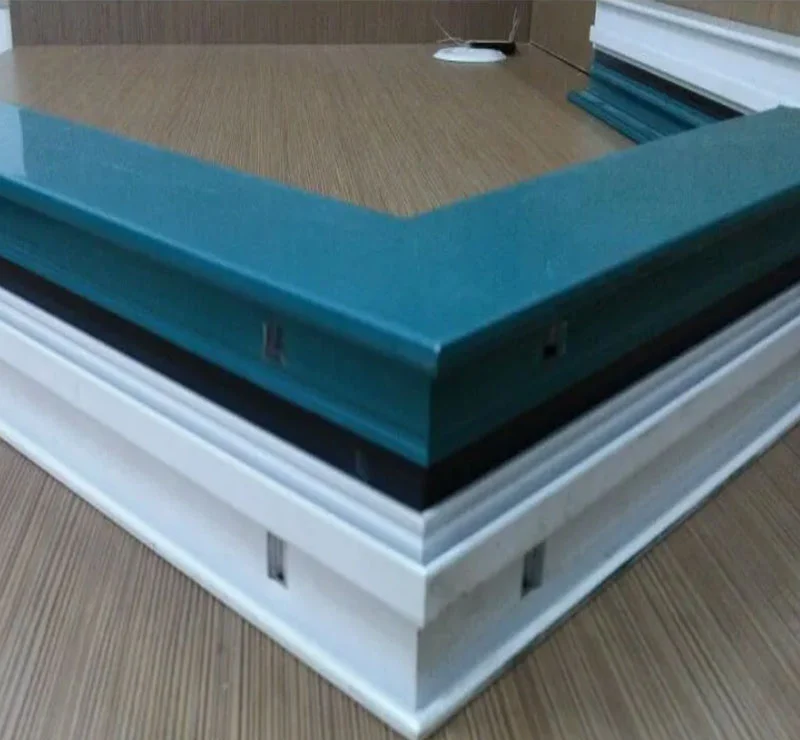

100 mm*3500mm To hoder aluminium vindusdør hjørne kombinere maskin, arbeidsprøver av vindus maskin hjørne kombinere maskin for aluminium vindus dør
Tekniske spesifikasjoner
| Spenning | 380V/50HZ |
| Makt | 1,5KW |
| Oljetankkapasitet | 20L |
| Profilbredde | 90 mm |
| Nominelt oljetrykk | 15Mpa |
| Lufttrykk | 0,5-0,8Mpa |
| Sømfeil | <0,15 mm |
| Dimensjon | 1200x1100x1300mm |
Applikasjonsscenarier
Produksjon av vinduer i aluminium
Hjørnekrymping av karm, skyve og termisk brudd.
Produksjon av aluminiumsdører
Entré, balkong og brannsikker dørkarm i aluminium.
Gardinvegg og fasadeprofiler
Stolpe, akterspeil og utvendig panel 90° hjørnekombinasjon.
Mellomstore og store fabrikker
Kostnadseffektiv for masseproduksjon med høye produksjonskrav.
FAQ
Spørsmål: Kan Zhonglin CNCs utstyr møte ulike behov (f.eks. dør-/vindusrammer og aluminiums gardinveggprofiler)?
A: Ja. Vi tilbyr intelligent dør/vindu, gardinvegg i aluminium/industrielt aluminiumsutstyr og tilpassede løsninger. G20/G50 arbeidsstasjon håndterer hele dør-/vindusprosessen; ZLSJ-HCNC sag kutter gardinveggprofiler (45°-135°). Vi matcher utstyr til din prosess.
Spørsmål: Bekymret for kompleks drift og trenger mange dyktige arbeidere etter kjøpet? Hva er Jinans løsning?
A: produsenten vår senker terskler via design og service. Utstyret har "idiotsikker drift" (automatisk dataidentitet, ingen kompleks programmering). Vi tilbyr gratis opplæring, installasjonsveiledning og ekstern service for å redusere avhengigheten av dyktige arbeidere.
Spørsmål: Hva med utstyrets prosesseringsnøyaktighet og stabilitet (kritisk for vår produktkvalitet og effektivitet)?
A: Vi følger "Nøyaktighet, pålitelighet, profesjonalitet". Maskinvare: 100+ avanserte maskiner (f.eks. maskineringssentre) og kjernedeler av toppmerke (HIWIN, Schnider); noe utstyr har ±0,02 mm gjentatt posisjonering, ±0,1 mm skjæring, ±0,05 mm fresnøyaktighet. Prosesser: diamantverktøy, servosystemer, støpestrukturer og automatisk lasereffektjustering. Alle unngå omarbeiding, sikre stabil kvalitet og øke effektiviteten.
