800 mm 3-akset CNC-bearbeidingssenter med høy stivhet | Spesialbygget for industrielle aluminiumsprofiler

Produktsammendrag

800 mm CNC-bearbeidingssenteret er spesialbygget for industrielle aluminiumsprofiler, systemvinduer/dørseksjoner, gardinveggprofiler og lettmetallrammer. Den fullfører boring, fresing, sporing, avfasing, tapping og overflatebearbeiding i én fastspenning - ingen manuell reposisjonering mellom stasjoner, ingen akkumulert toleranse fra gjentatt festing. Kompakt fotavtrykk, servodrevne akser og en aluminiumoptimalisert spindel gjør den til en praktisk oppgradering fra frittstående borepresser, manuelle freser og håndgrading.

Oversikt

I motsetning til en ståljobbende VMC ettermontert for aluminium, starter denne maskinen fra arbeidsflyten for aluminiumsprofiler: langt lager, tynne vegger, tette hullmønstre, rene endeflater, raske matehastigheter. Den forsterkede maskinkroppen og den stressavlastede rammen holder vibrasjonen lav, mens den elektriske høyhastighetsspindelen fjerner aluminium rent uten å brenne seksjonen eller etterlate tunge grader.

For verksteder som kjører korte til middels lange profiler, maskinvarebraketter, koblingsplater, rammenoder og gardinveggbeslag, er 800 mm slaglengde det perfekte stedet – nok arbeidslengde for de fleste fabrikerte deler, liten nok til å sitte ved siden av skjære- og monteringslinjen.

Tekniske spesifikasjoner



Nøkkelfunksjoner

Aluminium-første 3-akse design – optimalisert spindelhastighet, matelogikk og sponevakuering for 6061 / 6063 ekstruderinger

Enklemmende multiprosess - bor, fres, tappekran, forsenk, fas og graver uten å flytte profilen

Vippbart/roterbart arbeidsbord (-90° / 0° / +90°) — topp- og begge sideflater maskinert i ett enkelt oppsett

Servodrevet X/Y/Z — stabil posisjonering, repeterbare hullmønstre, jevn konturfresing

Høyhastighets elektrisk spindel - luftkjølte eller væskekjølte alternativer, innstilt for belastning av aluminiumsbrikker

Grafisk CNC-programmering — velg hull-/sportype, angi dimensjoner, generer verktøybane; CAD/G-kode import på forespørsel

Pneumatiske profilklemmer — rask lasting, sikker feste, minimal deformasjon på tynnveggede seksjoner

Tåke-/spraykjøling — holder kutteren kjølig, fjerner lange aluminiumsspon, beskytter elokserte eller pulverlakkerte overflater

Kompakt industribygg – passer vindusdørbutikker, fasadeverksteder, automasjonsrammeprodusenter og OEM-profilprosessorer

Maskineringsevner

Runde hull, avlange hull, nøkkelhull, firkantede hull, spesialformede utskjæringer

Endeflatefresing og firkantering

Sporfresing, hengsellommer, låsebokser, maskinvarehull

Trådtapping (valgfritt stiv banking)

Fasing, forsenking, lysgravering

Dype gjennomgående hull via bordtilt

Korte industrielle profiler, brakettplater, T-sporskinner, maskinramme noder

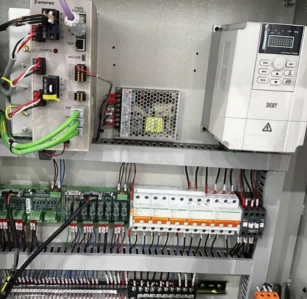

800 mm CNC-bearbeidingssenter for industrielle aluminiumsprofiler Intelligent CNC-kontrollsystem, enkel betjening for ikke-profesjonelle arbeidere

• 10-tommers flerspråklig berøringsskjerm CNC-kontroller (engelsk, spansk, arabisk, russisk valgfritt)
• Innebygd dedikert prosessbibliotek for aluminiumsprofiler: forhåndslagrede parametere for gardinveggkoblinger, vindushengselhull, monteringshull for solcellebrakett, ett-klikks-anrop
• Støtte import av DXF CAD-tegninger via USB-flash-stasjon, systemet genererer automatisk NC-maskinprogram uten kompleks manuell programmering
• Valgfri ekstern IoT-modul: online fjernfeilsøking, feildiagnose og produksjonsdatastatistikk 24/7

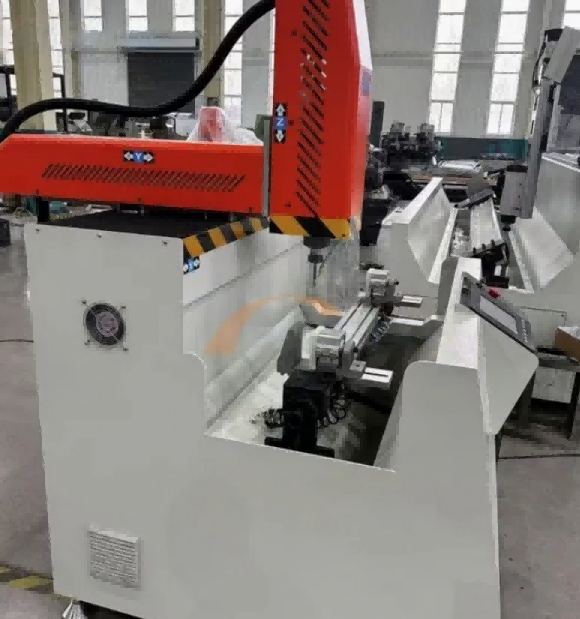

800 mm CNC maskineringssenter for industrielle aluminiumsprofiler

Vi er en ledende bedrift lokalisert i Jinan, Kina, som spesialiserer seg på design, produksjon og distribusjon av høykvalitets aluminiumsvindusdørmaskin, UPVC vindusdørmaskin, glassbehandlingsmaskin. Vårt firma er forpliktet til å tilby innovative og tilpassede løsninger for å møte de ulike behovene til vårt globale klientell.

Produkter og tjenester: Vi tilbyr et omfattende utvalg av maskiner som henvender seg til produksjon av aluminium og UPVC-vinduer, samt doble vinduer. Produktene våre er konstruert for presisjon, effektivitet og holdbarhet, og sikrer at våre kunder kan produsere høykvalitetsvinduer som oppfyller internasjonale standarder.

Markeds tilstedeværelse: Vårt avanserte maskineri har funnet omfattende bruksområder i Nord-Amerika, Sør-Amerika, Europa, Midtøsten og andre regioner. Vår globale tilstedeværelse er et bevis på vår forpliktelse til kvalitet og kundetilfredshet.

Forskning og utvikling: vi legger stor vekt på forskning og utvikling. Vårt dedikerte FoU-team jobber utrettelig for å innovere og forbedre produkttilbudet vårt.

Tilpasningsmuligheter:Forståelse av at hver kunde har unike krav, tilbyr vi skreddersydde løsninger for å møte spesifikke produksjonsbehov.

Hvorfor velge dette 800 mm profil CNC-senteret

De fleste butikker trenger ikke en 6-meters portalmaskin for å starte bearbeiding av aluminiumsprofiler. De trenger en maskin som er nøyaktig, enkel å programmere, billig i drift, og som ikke gjør en 300 mm brakett til en 3-stasjonsjobb. Dette 800 mm senteret fjerner gjenmonteringstrinnet, forkorter operatøropplæringen og holder hullmønstrene konsistente på tvers av batcher.

Sammenlignet med manuell maskinering:

Færre oppsett = færre toleransestabler

Ett program = repeterbare deler

En klemme = firkantede hull, innrettede spor, rene endeflater

En operatør = boring + fresing + anboring i samme syklus

Kontroll og programvare

CNC-grensesnittet er bygget for profilarbeid, ikke for maskinister som allerede snakker G-kode. Operatører velger funksjonen – hull, spor, lomme, gjenger, endefrespassering – angi størrelse og posisjon, og systemet håndterer verktøybanen. For avanserte brukere støttes CAD-tegninger og G-kode-import, og maskinen kan integreres med vindu-dør/gardin-vegg-programvare eller ERP-dataeksport på forespørsel.

Verktøy og kjøling

Aluminium ønsker skarpt verktøy, riktig skråvinkel og rask sponevakuering. Maskinen støtter endefreser av hardmetall, bor/fres-kombinasjoner, spennhylser, graveringskroner og sagbladenheter. Tåkekjøling forhindrer spånsveising til kutteren; flomkjøling er tilgjengelig for tyngre seksjoner.

Klemming og arbeidsholding

Pneumatiske klemmer holder profilen mot referansedatumet uten å knuse tynne vegger. Festestasjoner kan omplasseres for forskjellige seksjonshøyder og -bredder. Valgfrie tilpassede kjever er tilgjengelige for systemprofiler, termiske bruddseksjoner og ikke-standard profiler.

Kvalitet og stivhet

Nøkkelstrukturer avlastes for å redusere langsiktig forvrengning. Lineære føringer og kuleskruer er valgt for gjentatt posisjonering, ikke bare topphastighet. Resultatet er stabil nøyaktighet på tvers av batchkjøringer – ikke bare en god første del.

Emballasje og levering

Kryssfinerkasse / strekkfilm + stålbånd for eksport

Bruksanvisning og engelsk treningsvideo inkludert

Fjerninstallasjonsveiledning og programopplæring

OEM / ODM modellnavn, farge og etikett støttes

MOQ: 1 sett

Ledetid: 10–30 virkedager avhengig av konfigurasjon

Ettersalgsservice

12–24 måneders garanti etter konfigurasjon

Livstid fjern teknisk støtte

Levering av reservedeler og forbruksvarer

Service på stedet tilgjengelig for utvalgte markeder

Engelsk/kinesisk/spansk/russisk/arabisk støtte valgfritt

FAQ

Kan den kutte stål eller rustfritt?

Den er optimalisert for aluminium og PVC/lette legeringer. Noen ganger er tynne deler av mildt stål mulig med riktig verktøy og redusert mating, men det er ikke et stålbearbeidingssenter.

Er 800 mm nok for lange gardinveggprofiler?

For 6 m stolper i full lengde, nei - de trenger et profilsenter med lang slag. Men for maskinerte noder, endedetaljer, braketter og korte seksjoner er 800 mm ideelt.

Kan den tappe tråder?

Ja. Stiv anboring er valgfritt avhengig av kontrollsystem og spindel.

Hvor vanskelig er det å lære?

En ny operatør kan kjøre standard hull-/sporjobber etter kort videotrening. Kompleks 3D-fresing krever CAD/CAM-erfaring.

Støtter du tilpassede armaturer?

Ja. Send profiltverrsnitt, hullmønster og batchstørrelse; vi foreslår klemmer, verktøy og sykkeloppsett.
