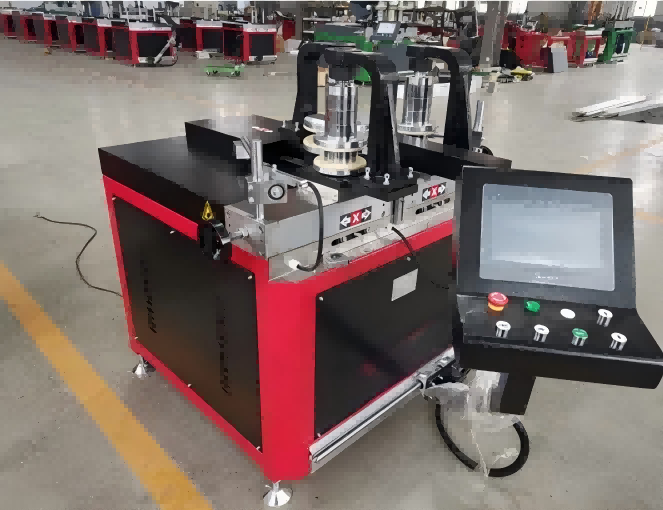

Høypresisjon CNC aluminium og PVC profil bøyemaskin

Denne CNC aluminium- og PVC-profilbøyemaskinen er spesialbygd for arkitektonisk profilfabrikasjon, inkludert gardinvegger, fasader, buevinduer og PVC-vinduskarmer. Utstyrt med et 3-rullers synkronisert bøyesystem og servodrevet kontroll, gir den jevne, forvrengningsfrie kurver med ±0,5 mm nøyaktighet. Maskinen er kompatibel med både aluminiumsprofiler og PVC/UPVC-profiler, og støtter bøying med flere radier i ett enkelt oppsett, noe som forbedrer produksjonseffektiviteten betydelig samtidig som den reduserer materialavfall. CE-sertifisert og fullt tilpassbar, det er den ideelle løsningen for moderne arkitektoniske bøyeapplikasjoner.

• Multimaterialkompatibilitet:DeCNC aluminium PVC profil bøyemaskinbøyer aluminium, PVC, UPVC, termisk brudd, rustfritt stål og kobberprofiler. Verktøysett kan endres for å tilpasses ulike materialkvaliteter og tverrsnitt innenfor maskinens kapasitet.
• 3-akset CNC-posisjonering:Servomotorer på X-, Y- og Z-akser drives gjennom en CNC-kontroller med en 10-tommers berøringsskjerm. Posisjoneringsnøyaktighet er ±0,02 mm. Operatører programmerer former, buer og sammensatte kurver med flere radier direkte på grensesnittet eller importerer data via USB.
• Hydrauliske skyvekraftalternativer:Tre hydrauliske stasjonskonfigurasjoner tilbys – 20 tonn, 25 tonn og 40 tonn – valgt basert på profilmaterialet, veggtykkelsen og bøyeradiusen som kreves. Den hydrauliske pumpen fungerer med redusert støy sammenlignet med standard industrienheter.
• Bøyeformområde:Maskinen produserer C-form, U-form, S-form, full sirkel, ellipse, multi-radius kombinasjoner og tilpassede buer. Formingsbelter og rulleformer kan tilpasses for å matche profiltverrsnittet for optimal bøyekvalitet.

Hvordan det fungerer

Profilen lastes inn

Aluminiums- eller PVC-profiler plasseres i mateføringen og festes sikkert for å hindre at de sklir eller vrider seg under bøyeprosessen.

2. 3-rullers synkronisert bøying

Maskinen bruker tre presisjonsruller:

Topprulle – driver profilen fremover

To sideruller – flytt langs CNC-kontrollerte baner for å påføre jevnt trykk

Denne synkroniserte bevegelsen sikrer konsistent buedannelse uten overflateskade eller deformasjon.

3. Servodrevet presisjon

Servomotorer kontrollerer rulleposisjonering i sanntid, og gir nøyaktig tilbakemelding og repeterbar bøyeytelse. CNC-systemet kompenserer automatisk for materialfjæring.

4. Multi-radius programmering

Operatører kan programmere flere bøyeradier, buesegmenter og hele sirkler direkte fra CAD-tegninger. Maskinen utfører komplekse kurver uten manuell inngripen.

5. Kontinuerlig produksjon

Når programmet er satt, gjentar maskinen bøyesyklusen med høy konsistens, noe som gjør den egnet for både masseproduksjon og tilpassede arkitektoniske prosjekter.

Prosessflyt:

Profillasting → CNC-programinngang → 3-rullesynkronisering → Servoposisjonering → Multi-radius bøying → Ferdig buet profil

Nøkkelkomponenter

CNC-kontroller:10-tommers berøringsskjerm med brukergrensesnitt for programmering av bøyningsvinkler, radier og multi-radiussekvenser. USB-porten støtter import og eksport av programmer. Kontrolleren styrer aksebevegelse, hydraulisk trykk og syklustiming.

Hydraulisk stasjon:Tilgjengelig i 20 tonns, 25 tonns og 40 tonns konfigurasjoner. Bruker en importert oljepumpe valgt for stabil trykkeffekt og stillegående drift. Den hydrauliske kretsen inkluderer en trykkavlastningsventil og et filter.

Rulleformer:Laget av herdet stål med valgfritt PU-belegg. Belegget bidrar til å forhindre riper eller merker på belagte, anodiserte eller malte profiloverflater. Formsett er utskiftbare for ulike profiltverrsnitt.

Overføring:Taiwan HIWIN lineære styreskinner bærer de bevegelige aksene. Presisjonsgirkasser og servomotorer gir posisjoneringsnøyaktigheten for X-, Y- og Z-bevegelsene.

Søknader

• Curtain Wall Profil Bøying

  Arkitektoniske fasade buede rammer

  Buevinduer og dørprofiler

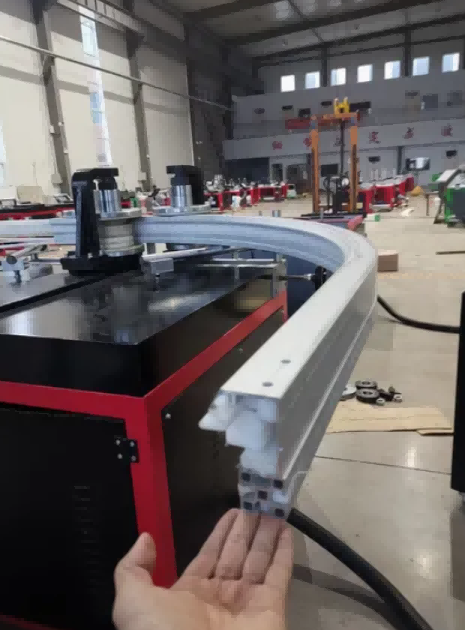

  Bøying av PVC-vinduer og dørkarmer

  Aluminiumsbekledning og trimbøying

  Dekorative interiørprofiler




Produsent og garanti

Shandong Lebulang Precision Machinery Co., Ltd., som opererer som Lebulang Machine, har produsert aluminium- og PVC-behandlingsutstyr ved sin fabrikk i Jinan, Kina siden 1996.CNC aluminium PVC profil bøyemaskinleveres fabrikkdirekte med CE- og ISO-sertifisering. Ett års garanti dekker hovedstrukturen. Ekstern teknisk støtte, installasjonsvideoer og en engelsk manual tilbys uten ekstra kostnad. Installasjon og opplæring på stedet kan avtales separat. Reservedeler som rulleformer, formingsbelter og hydrauliske tetninger er på lager. Maskinfarge, merkevarebygging og emballasje kan tilpasses under OEM- og ODM-avtaler.

FAQ

1. Er du en fabrikk eller et handelsselskap?

Vi er en produsent med eget produksjonsanlegg i Jinan, Kina, i drift siden 1996.

2. Hvor lang er utstyrsgarantien?

Ett år på hovedstrukturen, unntatt normale slitedeler som rulleformer og formbånd.

3. Hvordan gi ettersalgsservice?

Ekstern videoveiledning, online teknisk støtte og gratis utskifting av defekte deler innenfor garantiperioden er gitt. Installasjon, igangkjøring og opplæring på stedet kan ordnes mot ekstra kostnad.

4. Hvor lang er leveringstiden?

Standardmaskiner sendes innen 10 til 20 virkedager etter mottak av depositum.

5. Hvilke andre maskiner selger du?

Aluminiumsskjæremaskiner, hjørnepressemaskiner i aluminium, PVC-sveisemaskiner, CNC-bore- og fresemaskiner og komplette produksjonslinjer for dører og vinduer.

6. Kan maskinen bøye termiske bruddprofiler?

Ja. Med passende formingsbelter og rulleformer kan maskinen bøye termisk brudd aluminiumsprofiler samtidig som integriteten til isolasjonslisten opprettholdes.
