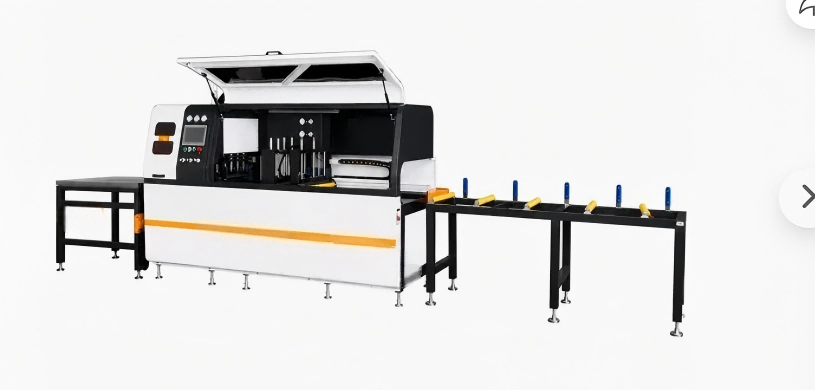

Presisjon CNC sirkelsag for industrielle aluminiumsprofiler

Tekniske spesifikasjoner

Hvordan sagen fungerer

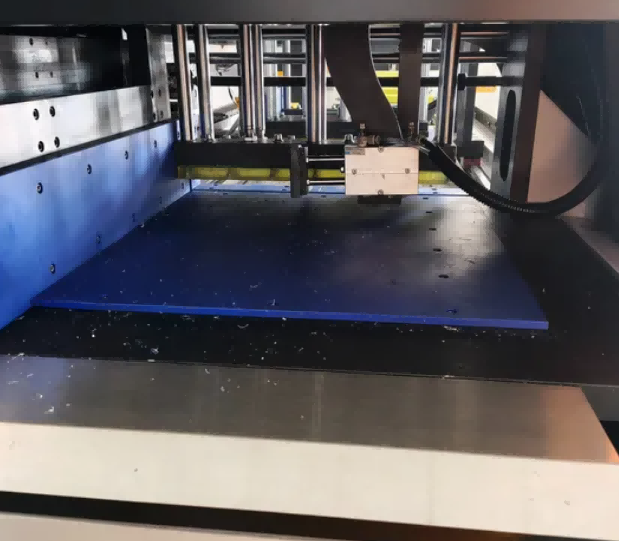

DeCNC sirkelsag for industrielle aluminiumsprofileropererer med en servodrevet mateakse som plasserer profilen under sagbladet i henhold til lengden angitt på berøringsskjermen. Operatøren laster aluminiumsekstruderingen på rullebordet, velger skjæreprogrammet fra minnet eller legger inn nye dimensjoner og starter syklusen. Pneumatiske klemmer kobles inn fra både vertikal og horisontal retning for å holde profilen mot referansestoppene. Saghodet, utstyrt med en gass-væske-dempende sylinder, går ned gjennom materialet med en kontrollert matehastighet for å produsere et firkantet, gratfritt kutt. En forstøvet skjærevæskespray avkjøler bladet og arbeidsstykket under kuttet. Etter at bladet er trukket tilbake, frigjøres klemmene og servomatingen fører frem profilen til neste kuttposisjon. Standardkonfigurasjonen kutter ved 90° og ±45°. Med den valgfrie CNC-vinkelmodulen roterer saghodet til enhver vinkel mellom 22,5° og 157,5° under programkontroll.

Nøkkelfunksjoner

Helautomatisk drift – Automatisk materialmating, fastspenning og saging for maksimal effektivitet.

Kraftig struktur – Forsterket maskinramme minimerer vibrasjoner og sikrer langsiktig stabilitet.

Gradfri teknologi – Optimalisert bladhastighet og kjølesystem reduserer grader og sekundær prosessering.

Brukervennlig CNC-grensesnitt – Intuitiv berøringsskjermkontroll for raskt oppsett og enkel betjening.

Fleksible skjærevinkler – Støtter 45°, 90° og tilpasset vinkelskjæring for allsidig bruk

Arbeidsprosess

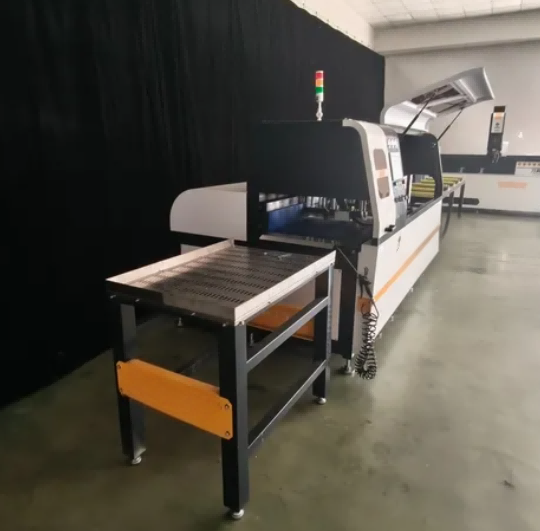

Automatisk lasting – Profiler lastes via rullebane eller automatisk lasting.

Presisjonsposisjonering – Servodrevet mating sikrer nøyaktig skjærelengde.

Sikker fastspenning – Pneumatiske/hydrauliske klemmer holder profilene fast.

Høyhastighetsskjæring – CNC-kontrollert saghode utfører rene, nøyaktige kutt.

Sponfjerning og kjøling – Integrert kjøling og spontransportør holder arbeidsområdet rent.

CNC sirkelsag for industrielle aluminiumsprofiler Valgfrie oppgraderingsmoduler

1. Null-hale kuttestruktur (restende hale ≤5 mm, høy materialutnyttelse)
2. Automatisk lasting og lossing av rullebane for 6m lange profiler
3. CNC skjæremodul med vilkårlig vinkel (22,5°--157,5°)
4. Støvsamler med stor kapasitet
5. IoT ekstern online diagnose- og datastatistikkmodul
6. Bunt synkront klemmefeste i flere deler
7. Tilpasset utvidet fôringsvandring opp til 12000 mm

Applikasjonsscenarier

Vindus- og dørprofiler i aluminium

Gardinvegg og fasadesystemer

Skjæring av solpanelramme

Industrielle profiler av aluminium

Jernbanetransport og aluminiumsdeler for biler

Møbler og kjøleribbeprofiler

FAQ

Q1: Hvilke profiler kan denne CNC-sagen kutte?

A: Den er utformet for industrielle aluminiumsprofiler, inkludert vindus-/dørseksjoner, gardinvegger og solenergirammer. Tilpassede løsninger er tilgjengelige for større profiler.

Q2: Er maskinen helautomatisk?

A: Ja. Den støtter automatisk mating, fastspenning, kutting og lossing, og krever kun én operatør.

Q3: Kan den kutte i andre vinkler enn 90°?

A: Ja. Standardmodeller støtter 45° og 90°; tilpasset vinkelskjæring er tilgjengelig på forespørsel.

Q4: Hva er skjærenøyaktigheten?

A: Matingsnøyaktigheten er ±0,1 mm, noe som sikrer høy repeterbarhet for masseproduksjon.
