2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskin

Kjernefunksjoner

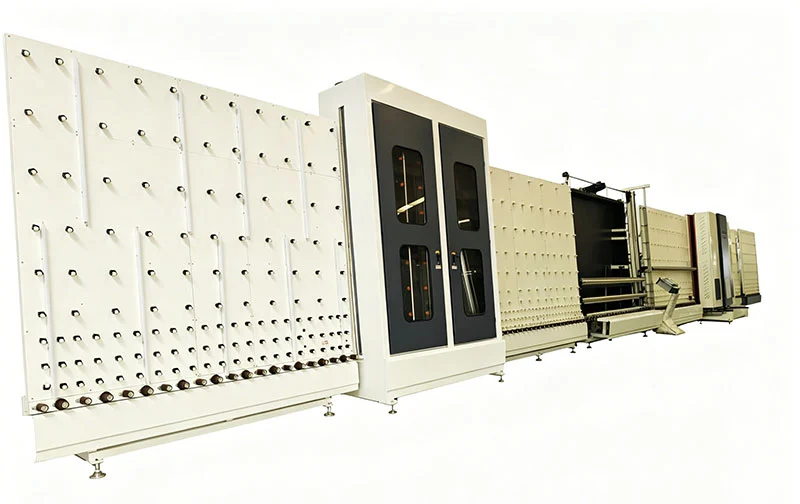

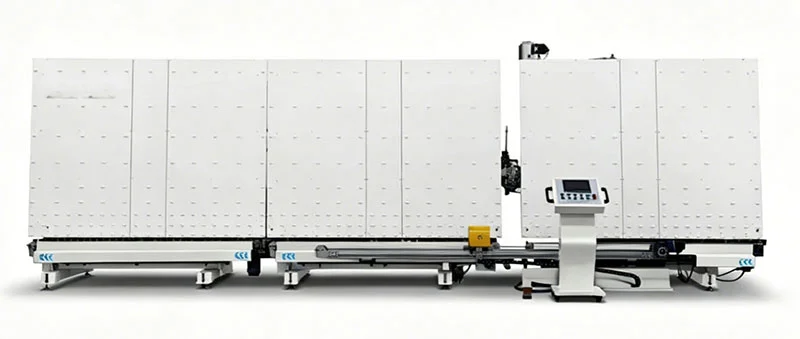

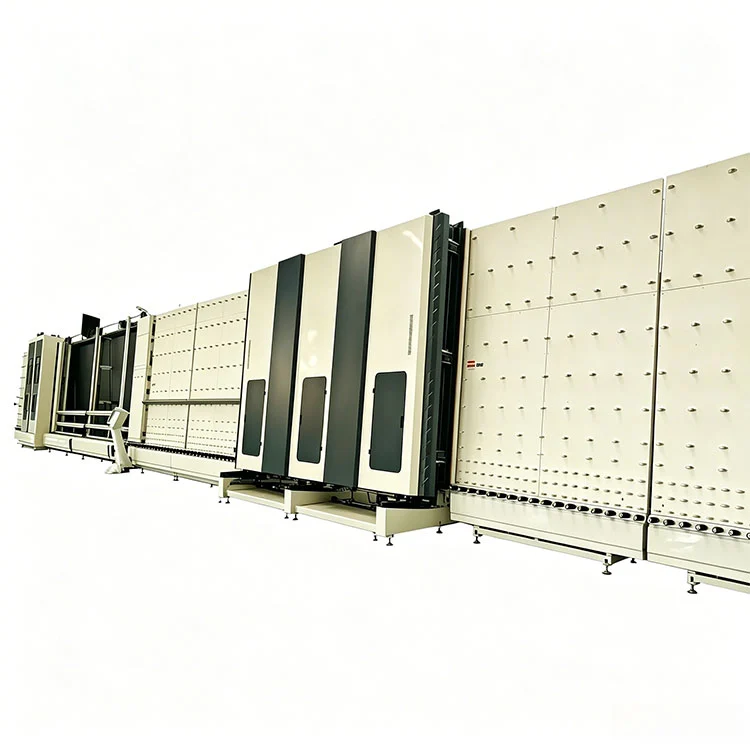

De2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskiner bygget rundt en vertikal transportstruktur, som lar vannet renne av tyngdekraften under vaske- og skylletrinnene og bidrar til å holde glassoverflaten fri for dråper før tørking.

1. Vasking, tørking og pressing på én linje:De tre trinnene er ordnet sekvensielt på en enkelt transportbane. Glassplater kommer inn i lasteenden og kommer ut som pressede isolerglassenheter eller rengjorte enkeltruter. Ingen manuell overføring mellom stasjoner er nødvendig. Den vertikale layouten tar mindre gulvplass enn et tilsvarende horisontalt oppsett.
2. CNC berøringsskjermkontroll:En industriell berøringsskjerm fungerer som operatørgrensesnitt. Parametre for forskjellige glasstyper - vasketid, tørketemperatur, trykktrykk og transportbåndhastighet - kan lagres som navngitte oppskrifter og hentes frem fra minnet. Systemet logger alarmer og gir feilkodeavlesninger på skjermen.
3. Høytrykksspyling med resirkulering:Dobbeltrads sprøytedyser leverer vann med justerbart trykk til begge glassflatene. Et flerlags filtreringssystem fanger partikler og lar det samme vannet resirkuleres. Gjennomsnittlig vannforbruk er ca. 0,8 m³ per time, og filterelementene er tilgjengelige for rengjøring uten større demontering.

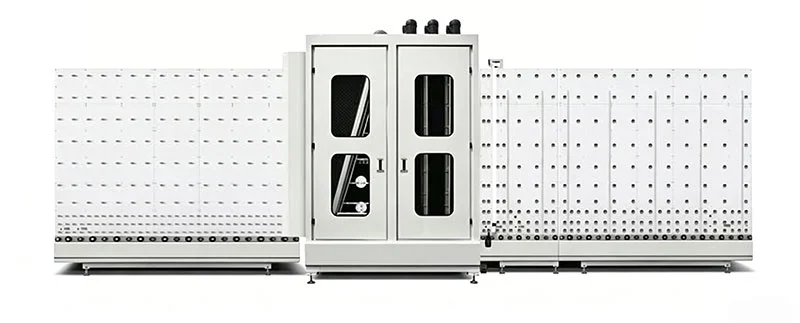

4. Oppvarmet lufttørking:Tørkeseksjonen bruker et lukket varmluftkammer med et temperaturområde på 40°C til 120°C, trinnløst justerbart. Luft sirkuleres gjennom varmeovner og ledes inn på glassoverflaten med luftkniver. Kammeret er forseglet for å hindre inntrengning av støv, så tørket glass blir ikke kontaminert på nytt før pressing.

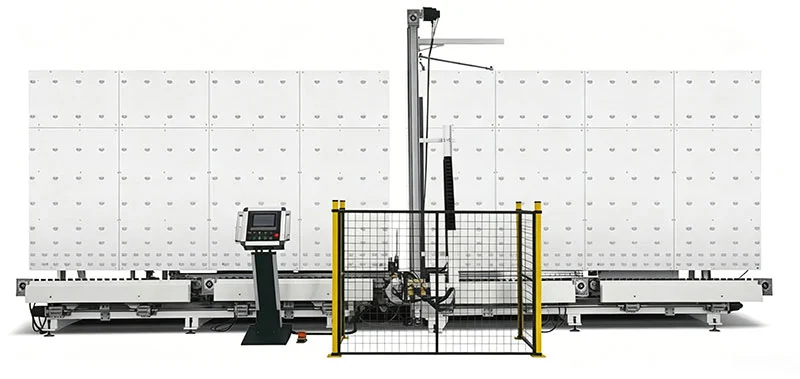

5. Hydraulisk pressestasjon:Presskraften genereres av en hydraulisk sylinder med trykk justerbar fra 0,2 MPa til 1,2 MPa. Pressehastigheten og holdetiden er programmerbare. For herdet glass kan trykkrampen stilles inn til en mildere profil for å redusere risikoen for brudd.
6. Bygge- og vedlikeholdstilgang:Rammen er laget av fortykket karbonstålplate. Lagre, tetninger og børstevalser er spesifisert for kontinuerlig drift. Servicepaneler på sidene av hver seksjon gir tilgang til pumper, filtre og viftemotorer uten å fjerne transportbåndstrukturen.
7. Kompatibilitet med glasstype:Linjen håndterer isolerglass, herdet glass, arkitektoniske paneler og gardinveggglass. Minimum og maksimum størrelser er henholdsvis 280×450 mm og 2000 mm i bredden. Både standard og tilpasset behandling støttes ved å justere de lagrede parametersettene.

Tekniske spesifikasjoner

Alle parametere oppført nedenfor for2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskiner verifisert under fabrikktesting før forsendelse. En inspeksjonsrapport før levering følger med hver bestilling.

Linje arbeidsflyt

Glassplater beveger seg gjennom2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskini en kontinuerlig vertikal orientering. Ved lastestasjonen plasserer operatøren glassruten på transportøren. Den første seksjonen vasker begge overflatene med resirkulert vann gjennom dobbeltrads spraydyser, etterfulgt av en ferskvannsskylling. Glasset går deretter inn i det oppvarmede tørkekammeret, hvor luftkniver retter varm luft over overflaten. Etter tørking går glasset videre til pressestasjonen. For isolerglassenheter er avstandsrammen – allerede belagt med primær tetningsmasse – plassert mellom to ruter, og den hydrauliske pressen bringer dem sammen under kontrollert trykk. Enkelte herdede glassruter kan passere gjennom linjen med pressestasjonen satt til bypass-modus. Det ferdige glasset kommer ut ved losseenden.

Nøkkelkomponenter

• CNC berøringsskjerm og PLS:Industriell kontroller med fargeskjerm. Lagrer flere glassoppskrifter. Viser sanntidsstatus for hver seksjon og logger alarmhistorikk.
• Spraydyser og filtrering:Flatjetdyser i rustfritt stål arrangert i doble rader. Et tre-trinns filtersystem – grov sikt, finmasket og aktivt kull – renser resirkulert vann før det går tilbake til sprøytekretsen.
• Oppvarming og tørkeenhet:Elektriske varmeelementer inne i et forseglet kammer. Luftkniver er plassert for å dekke hele glassbredden. Temperatursensorer går tilbake til PLS-en for lukket sløyfekontroll.
• Hydraulisk pressesylinder:Dobbeltvirkende hydraulisk sylinder med trykktransduser. Trykkkraft, rampetid og holdevarighet stilles inn på berøringsskjermen.
• Transportørsystem:Motoriserte ruller med gummibelagte overflater transporterer glasset. Hastigheten kan varieres fra 1 til 6 m/min gjennom en omformerdrift.
• Ramme og beskyttelse:Karbonstålstruktur med korrosjonsbestandig maling. Gjennomsiktige sikkerhetspaneler omslutter vaske- og tørkeseksjonene. Nødstoppknapper er plassert ved laste- og lossestasjonene.

Produsent og garanti

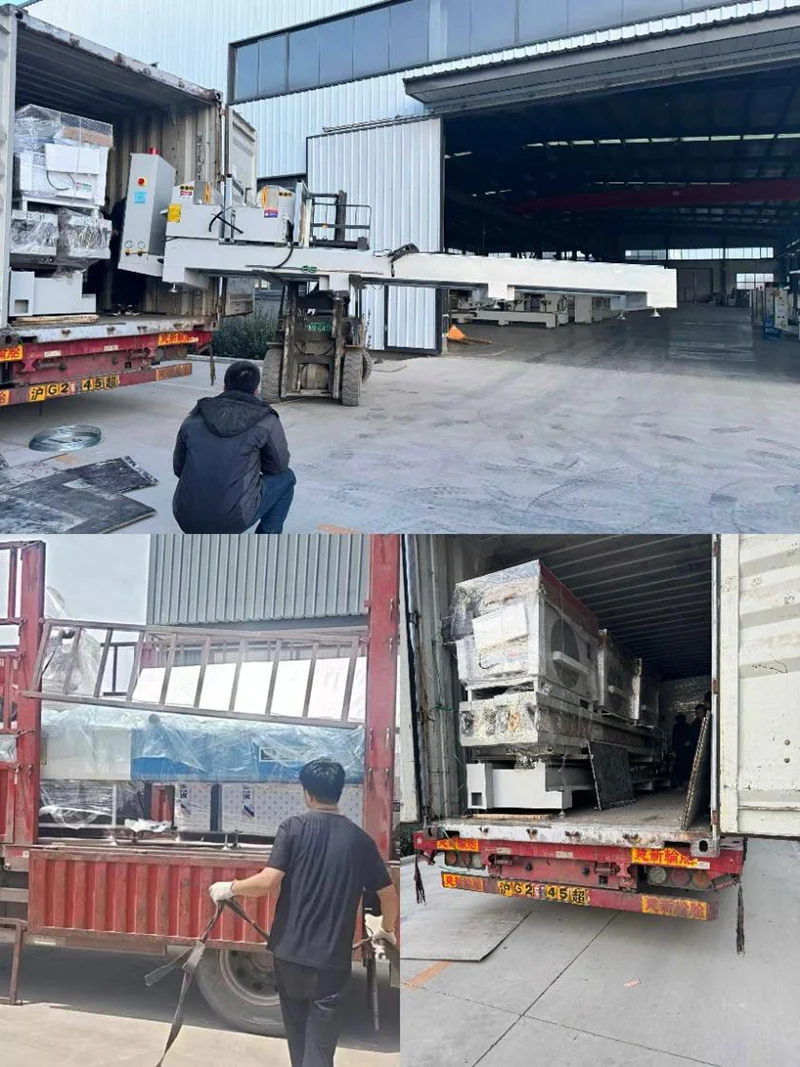

Shandong Lebulang Precision Machinery Co., Ltd., som opererer som Lebulang Machine, har produsert glass- og vindusbehandlingsutstyr ved sitt Jinan-anlegg siden 1996. Selskapet dekker FoU, komponentbearbeiding, montering, testing og salg innenfor én organisasjon. De2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskiner bygget under dette integrerte systemet og sendes direkte fra fabrikken. CE- og ISO 9001-sertifisering gjelder. Ett års garanti dekker hovedstrukturen, unntatt normal slitasje. Fjernteknisk støtte og driftsopplæring er inkludert. Reservedeler er på lager og kan sendes internasjonalt. Installasjon og igangkjøring på stedet kan ordnes som en egen tjeneste.

FAQ

Q1: Hva slags glass kan denne produksjonslinjen behandle?

A: Den2000 Vertikal CNC vasketørkepresselinje for isolert og herdet glassmaskiner bygget for isolerglass og herdet glass, og støtter også arkitektonisk, dør- og vindu- og gardinveggglass innenfor et tykkelsesområde på 4 mm til 25 mm. Den er ikke designet for glass som er tynnere enn 3 mm eller tykkere enn 25 mm.

Q2: Er maskinen vanskelig å betjene for nye ansatte?

A: Driften bruker en CNC-berøringsskjerm med lagrede oppskrifter for forskjellige glasstyper. En engelskspråklig bruksanvisning og videoguide følger med. Fjernveiledning er tilgjengelig under oppsett. Basert på tilbakemeldinger fra produksjonssteder, blir operatørene komfortable med daglig drift i løpet av én til to arbeidsdager.

Q3: Hvor ofte trenger det sirkulerende vannsystemet vedlikehold?

A: Flerlagsfiltreringssystemet gjør at vann kan resirkuleres over lengre perioder. Filterskjermene bør kontrolleres og rengjøres etter en tidsplan som bestemmes av daglig glassgjennomstrømning. Utskiftningsfilterelementer er tilgjengelige som reservedeler. Vanntanknivået etterfylles med jevne mellomrom for å kompensere for fordampning.

Q4: Kan utstyrsspenningen tilpasses for forskjellige land?

A: Standardkonfigurasjonen kjører på 380V trefase 50Hz. Spenningen og frekvensen kan spesifiseres på bestillingstidspunktet - for eksempel 220V/60Hz eller 415V/50Hz - slik at maskinen samsvarer med lokale strømstandarder uten å kreve en ekstern transformator.
