5-akset CNC sammensatt gjæringssag
Vår LBL-merke 5-akset CNC sammensatt gjæringssag er konstruert spesielt for høyvolum, presisjonsskjæring av skaprammer i aluminium, vindusprofiler, dørrammer og arkitektoniske gardinveggsystemer. Med et kraftig 5-akset CNC-system og et bredt 22,5°–135° rotasjonsområde, håndterer denne maskinen alle sammensatte vinkelskjæringer med uovertruffen hastighet, nøyaktighet og konsistens – ideell for moderne aluminiumsverksteder. Vår fabrikk ligger i Jinan.
Produsert av Lebulang Machine, en spesialisert Kina-basert produsent med nærmere 30 års fabrikkerfaring innen vindus- og dørbehandlingsmaskineri, er denne 5-aksede CNC-gjæringssagen designet for å kutte aluminiumsprofiler som brukes i skaprammer, gardinveggfasader og arkitektoniske profiler. Maskinen dekker horisontale gjæringsvinkler fra 22,5° utover til 135° innover og vertikale skråvinkler fra 45° til 90°, noe som tillater sammensatte vinkelkutt i en enkelt operasjon.

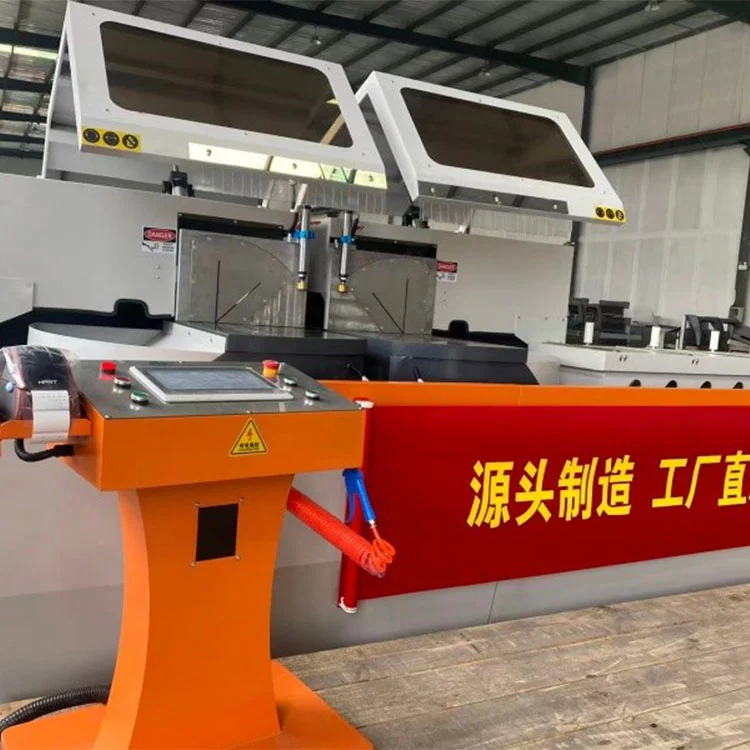

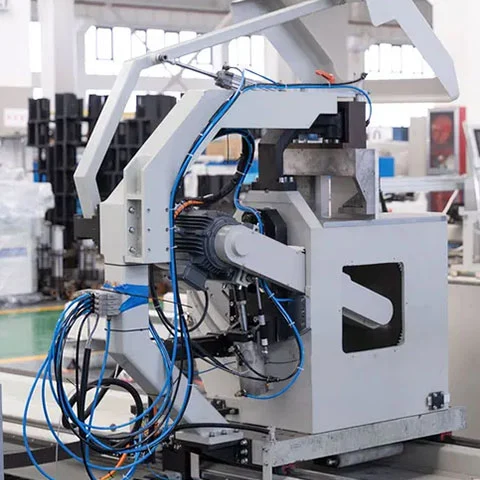

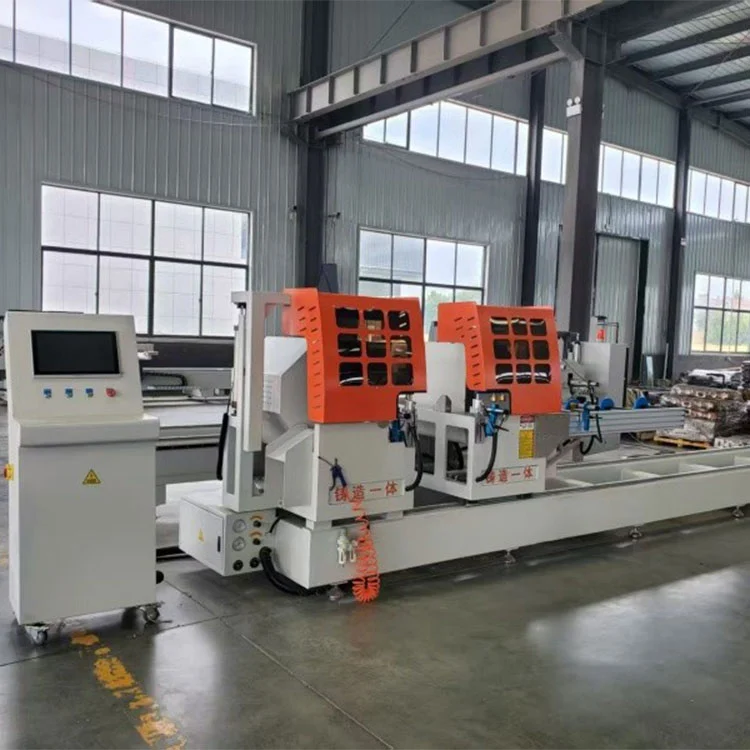

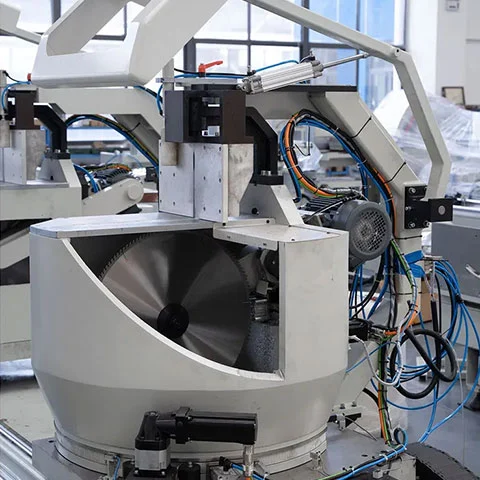

Sagen er bygget med to uavhengige skjærehoder - et fast venstre hode og et motorisert høyre hode - som håndterer profillengder opp til 6000 mm. En radiell matemekanisme med opp-slag kombinerer dreiing og lineær bevegelse for å maksimere skjærekapasiteten. Kutteseksjonen når 200 mm × 200 mm ved 90°, drevet av en 3kW sagmotor som driver et Ø600 mm blad.
Kontrollen styres gjennom et industrielt CNC-system med børsteløse servomotorer på tvers av alle 5 aksene. En 15-tommers brukervennlig berøringsskjerm støtter USB- og LAN-dataoverføring for programmering av vinkel, lengde og skjæremodus. Systemet inkluderer automatisk kompensasjon for lengde- og vinkelavvik, som reduserer manuelle justeringer og materialspill.
Standardkonfigurasjon kjører på 380V trefase strøm med et arbeidstrykk på 0,6–0,8 MPa. Valgfritt tilbehør inkluderer en etikettskriver, støvsamler, utvidet materialstøttestativ opp til 8000 mm, og et automatisk matingssystem for høyere volumproduksjon.
Maskinen er CE- og ISO-sertifisert. OEM og tilpassede spesifikasjoner støttes. Lebulang Machine leverer dette utstyret på fabrikkdirekte basis, med designvekt på enkel vedlikehold og veiledning for ekstern installasjon uten ekstra kostnad.
22,5°--135° kabinettramme i aluminium Egenskaper og fordeler
1. 5-akset CNC intelligent kontrollsystem
- Utstyrt med industriell CNC-kontroller ogbørsteløse servomotorerfor alle 5 aksene, noe som sikrer jevne, presise og repeterbare bevegelser.
- 15-tommers berøringsskjermmed brukervennlig grensesnitt: Programmer vinkler, lengder og skjæremoduser på minutter; støtter USB/LAN-dataoverføring.
- Innebygdautomatisk kompensasjonfor lengde- og vinkelfeil, eliminerer manuelle justeringer og reduserer materialavfall.
2. Uovertruffen vinkelallsidighet (22,5°--135°)
- Horisontal rotasjon: 22,5° (utover) til 135° (innover) for ubegrensede gjæringsvinkelkombinasjoner.
- Vertikal tilt: 45°--90° for skråskjæringer, som muliggjør kompleks 2D sammensatt vinkelskjæring i én omgang.
- Perfekt forskaprammehjørner i aluminium, dørkarmgjæringer og tilpassede arkitektoniske profiler.
3. Høyeffektiv kutting med to hoder
- To uavhengige skjærehoder (fast venstre, motorisert høyre) medsynkron eller individuell drift.
- Maks skjærelengde:6000 mm; håndterer store aluminiumsprofiler for skaprammer og gardinvegger.
- Opp-slags skjæresyklusmed radiell mating: Kombinerer svingbare og lineære bevegelser for maksimal skjærekapasitet.
22,5°--135° skapramme i aluminium
| Modell NR. | LBL2H-5CNC-600*6000 |
| Automatisk karakter | Automatisk |
| CNC eller ikke | CNC |
| Spenning | 380V |
| Dobbelthodet skjæresag CNC | Vindu og dør i aluminium |
| Applikasjonsindustrien | Curtain Wall Fasade Produksjon Industri |
| CNC-aksenummer | 5 |
| Materetning for sagblad | Fra undersiden |
| Sagbladdiameter | 600 mm |
| Aluminium Råmateriale Lengde Maks | 5000 mm |
| Servosystem | Schneider |
| Transportpakke | Standard eksportpakke |
| Spesifikasjon | Dobbelthodet skjæresag CNC |
| Varemerke | Tianchen |
| Opprinnelse | Jinan, Shandong, Kina |
| HS-kode | 84614090 |
22,5°--135° skapramme i aluminium Valgfritt tilbehør
- Etikettskriver for profilsporing.
- Høyeffektiv støvsamler.
- Utvidet materialstøttestativ (opptil 8000 mm).
- Automatisk fôringssystem for masseproduksjon.
5-akset CNC sammensatt gjæringssag 22,5°--135° aluminiumsskapramme Tekniske parametere
- ☆ Strømforsyningsspenning: 380V±10% 50Hz±2% trefase fireledersystem
- ☆ sagemotoreffekt: 3kW 2800rpm
- ☆ Arbeidstrykk: 0,6~0,8MPa
- ☆ Sagbladspesifikasjoner: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Sagbladvinkel: 45°~90° vilkårlig vinkel
- ☆ Bordrotasjonsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
- ☆ Skjæreseksjonsområde: 200 mm × 200 mm (skjærevinkel ved 90°, bredde × høyde, se skjæreseksjonsområdet)
- ☆ Kuttelengde: 700mm~5000mm (90°)
- ☆ Bladmatingshastighet: 0~3m/min
- ☆ Kutteoverflateruhet: ≤ Ra12,5μm
FAQ
Spørsmål: Er Lebulang en produsent eller et handelsselskap?
A: Vi er produsent og selger på samme tid. LBL-merket er et PROFESJONELT vindusmaskinselskap i Kina.
Spørsmål: Lebulang er hovedprodukter?
A: Vindusmaskiner i aluminium: CNC-skjæresenter, dobbel gjæringssag, endefres, CNC-fresemaskin, aluminiumsstansemaskin, endefresmaskin, kopifreser og hjørnekoblingssag, etc; Trevindusmaskiner: tresag, trevindusrammemaskin, vertikal og horisontal boremaskin, svalehalemaskin, treplanlegger og tappemaskin, etc.
