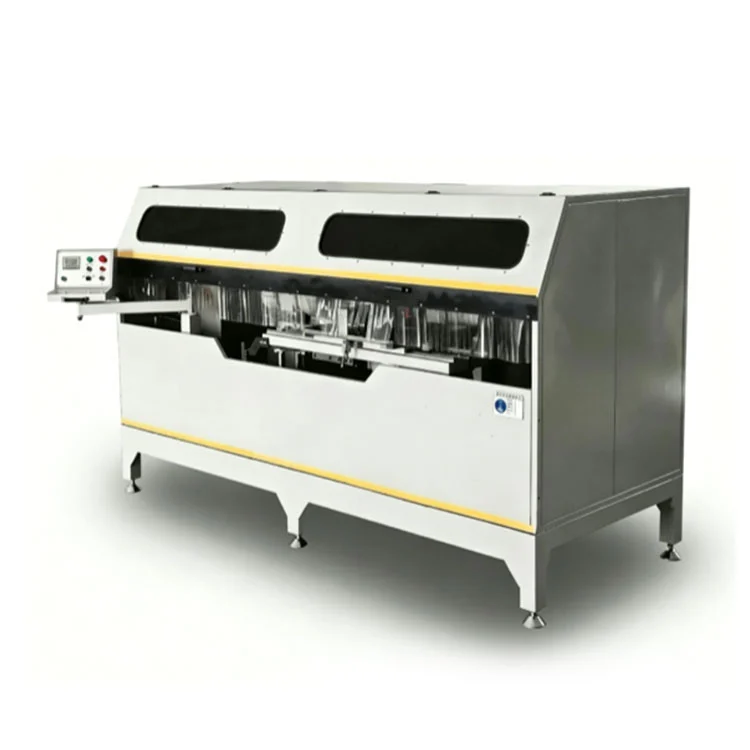

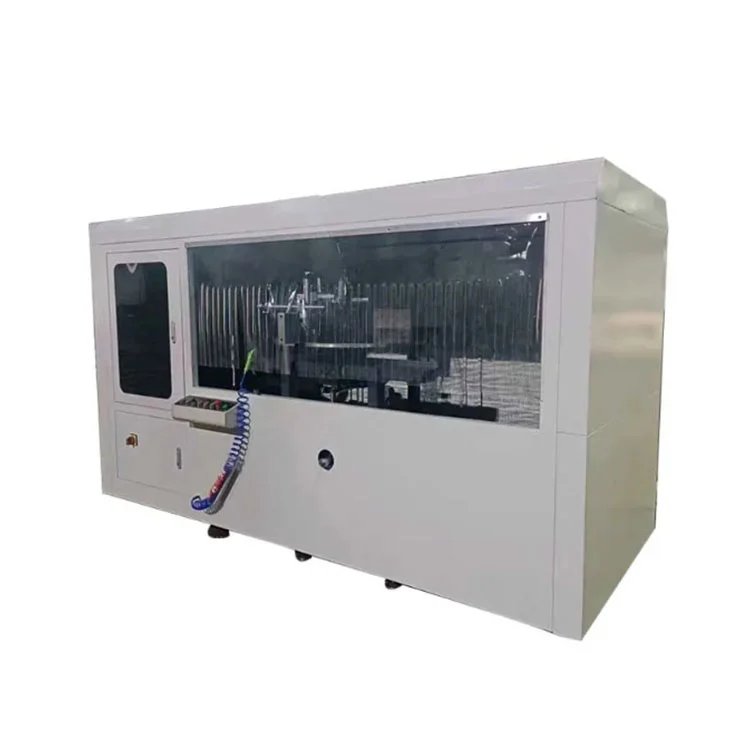

Kraftig innskjæringssag for gardinvegg

Denne tobladede CNC-hakksagen er bygget for å kutte hakk, spor og sammensatte vinkler i aluminiums gardinveggprofiler, stolper, akterspeil og arkitektoniske profiler. To 2,2 kW-motorer driver et par Φ550 mm karbidsagblad ved 2800 rpm, med hvert blad svingende ±45° under digital avlesningskontroll. Et hydropneumatisk matesystem fører frem bladsettet med en justerbar hastighet på 0–3 m/min, og pneumatiske klemmer sikrer arbeidsstykket fra vertikal og horisontal retning. Den sveisede stål- og støpejernsrammen gjennomgår vibrasjonsaldringsbehandling for å opprettholde stabiliteten under kontinuerlige skjærebelastninger.

Kraftig innskjæringssag for gardinvegg

Funksjoner

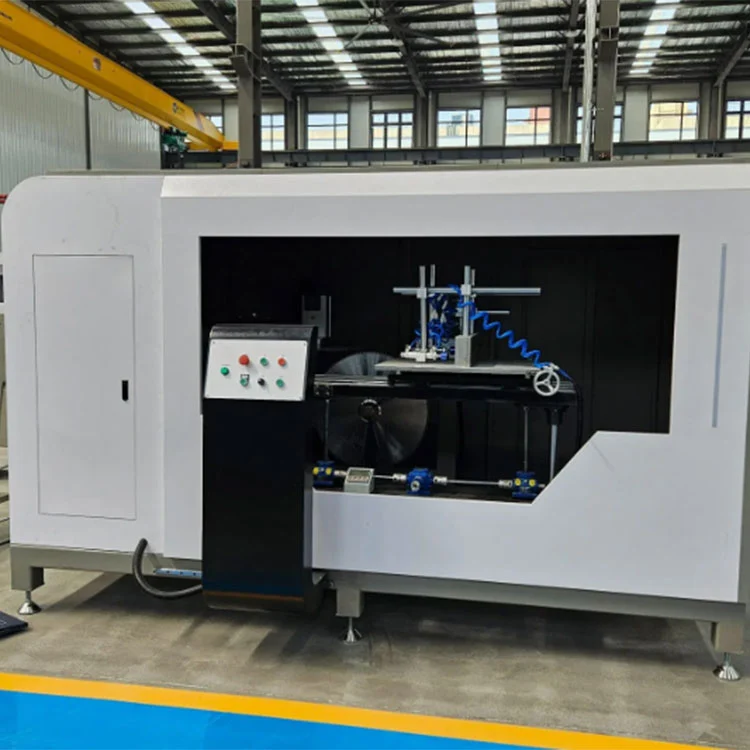

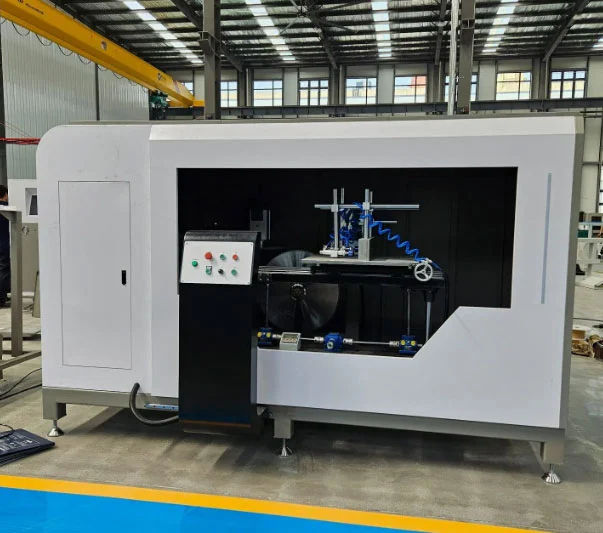

Maskinramme

DeKraftig innskjæringssag for gardinveggis constructed with a thick-walled welded steel structure and a cast iron beam. Sammenstillingen er vibrasjonsaldret før maskinering, en prosess som er ment å avlaste indre stress og redusere sannsynligheten for deformasjon over tid. The resulting stability under cutting loads helps maintain consistent notch geometry during extended production runs.

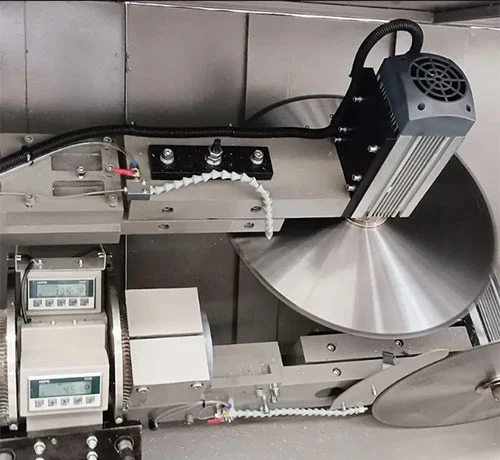

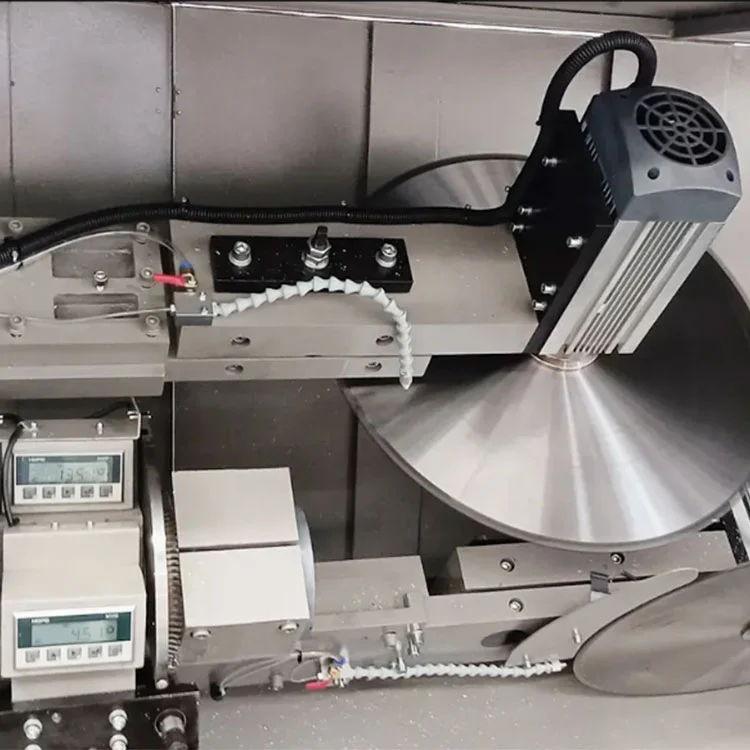

Doble sagblad

To Φ550 mm kniver med karbidspiss, hver drevet av en 2,2 kW motor ved 2800 rpm, sørger for kuttehandlingen. Begge bladene kan stilles inn til å svinge ±45°, noe som muliggjør hakk og sammensatte vinkelkutt på gardinveggprofiler uten å endre verktøy. Bladdiameteren og tanngeometrien er valgt for aluminiumskjæring, med sikte på en gradfri finish som vanligvis ikke krever sekundær polering.

Digital skjermkontroll

En magnetisk skala digital avlesning viser skjærevinkelen og arbeidsbordhøyden i sanntid. Posisjoneringsnøyaktighet er spesifisert til ±0,1 mm. Operatøren stiller inn ønsket vinkel ved hjelp av det digitale displayet, og bladposisjonene justeres deretter, og gir en referanse for repeterbare oppsett på tvers av produksjonspartier.

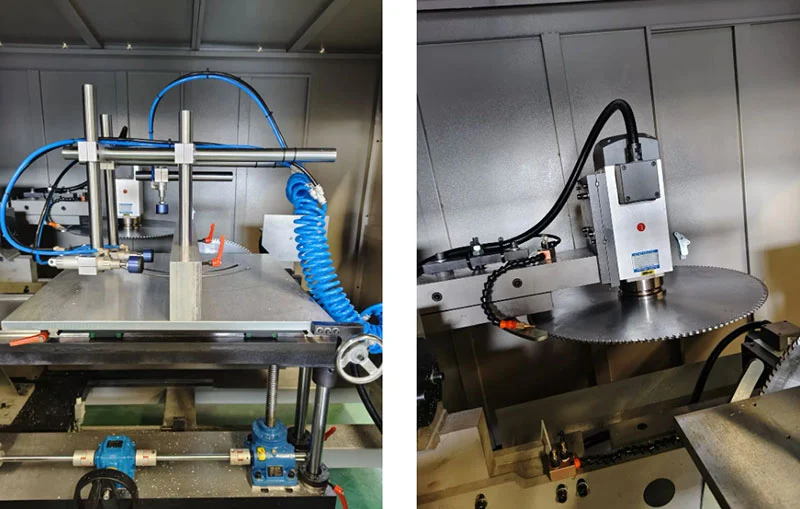

Pneumatisk klemme

Vertikale og horisontale pneumatiske armaturer, levert med 0,5–0,8 MPa lufttrykk, holder aluminiumsprofilen under skjæresyklusen. Klemkraften fordeles for å sikre arbeidsstykket uten å merke overflaten. Fastspenning og frigjøring styres gjennom maskinens syklussekvens.

Hydro-pneumatisk fôring

Bladmatingen bruker et hydropneumatisk system med et justerbart hastighetsområde på 0–3 m/min. Den kontrollerte matehastigheten hjelper til med å unngå profildeformasjon og bladbinding, spesielt ved skjæring av tykkere eller større tverrsnitt av gardinveggprofiler.

Sikkerhet og miljøvern

Et heldekkende sikkerhetsskap med transparente paneler omgir skjæresonen. En nødstoppknapp, overbelastningsbeskyttelse og antikollisjonssensorer er inkludert. Et innebygd tåkekjølesystem reduserer skjærevarme og støv, holder det umiddelbare arbeidsområdet renere og oppfyller standard sikkerhetskrav for verksted.

Hvordan det fungerer

1. Operatøren plasserer aluminiumsprofilen på arbeidsbordet og aktiverer de pneumatiske klemmene, som sikrer arbeidsstykket fra både vertikal og horisontal retning.
2. Ønsket skjærevinkel stilles inn ved hjelp av det digitale displayet med magnetisk skala, og de doble sagbladene er plassert innenfor området ±45°.
3. Det hydro-pneumatiske matesystemet fører de spinnende bladene inn i profilen med en kontrollert hastighet (0–3 m/min), skjærer hakk, spor eller sammensatte vinkler i en enkelt omgang.
4. CNC-systemet støtter CAD-grafikkimport og grafisk programmering, slik at operatører kan definere hakkmønstre, hullposisjoner og spordimensjoner direkte fra designfiler.
5. Den treaksede full servomotorkonfigurasjonen (X-, Y-, Z-akser drevet av tannstang og tannhjul og kuleskruer) muliggjør ekte treakset kobling for boring, fresing av spor, runde hull, spesialformede hull, nøkkelhull og forsenkninger i én klemme.
6. Et valgfritt tresidig flip-arbeidsbord gjør at profilen kan maskineres på tre flater uten omplassering, noe som forbedrer prosesseringseffektiviteten for komplekse aluminiumsprofiler.
7. Etter at skjæresyklusen er fullført, trekker bladene seg tilbake, klemmene frigjøres og den maskinerte profilen fjernes.

Produsent og garanti

Shandong Lebulang Precision Machinery Co., Ltd., som opererer som Lebulang Machine, har produsert aluminiumsbehandlingsutstyr ved sin fabrikk i Jinan, Kina siden 1996.Kraftig innskjæringssag for gardinveggleveres fabrikkdirekte med CE- og ISO-sertifisering. En 12-måneders garanti gjelder for hovedkonstruksjonen. Ekstern teknisk støtte, driftsopplæringsvideoer og en engelsk manual er inkludert. Opplæring og igangkjøring på stedet kan ordnes mot ekstra kostnad. Reservedeler som sagblad, pneumatiske tetninger og styrekomponenter er på lager for sending.

FAQ

Q1: Hva er den maksimale profilstørrelsen denne maskinen kan behandle?

A: Standardmodellen håndterer profiler opp til 300×250 mm med en maksimal skjæredybde på 175 mm. Tilpassede konfigurasjoner for større seksjoner opptil 350×300 mm er tilgjengelig på forespørsel.

Q2: Kan den kutte andre vinkler enn ±45°?

A: Standardmodellen støtter vilkårlig vinkelskjæring innenfor ±45° på begge sider. En valgfri CNC-versjon utvider området til ±90° for mer komplekse profilgeometrier.

Q3: Hva er behandlingsnøyaktigheten?

A: Posisjoneringsnøyaktighet er spesifisert til ±0,1 mm, med gjentatt posisjoneringsnøyaktighet på ±0,05 mm under konsistente driftsforhold.

Q4: Tilbyr du ettersalgsservice og opplæring?

A: Gratis online operasjonstrening og ekstern teknisk støtte tilbys. Opplæring og installasjon på stedet kan avtales separat. En 12-måneders garanti gjelder, med livstids teknisk støtte tilgjengelig.

Q5: Er maskinen egnet for masseproduksjon?

A: Det synkrone skjæresystemet med to blader, pneumatisk fastspenning og kontrollert matesystem er designet for kontinuerlig produksjon i gardinveggfabrikasjoner. Månedlig produksjonskapasitet fra fabrikken er ca. 50 sett.
