800 mm CNC endefresemaskin for gardinvegg

Shandong Lebulang Precision Machinery Co., Ltd., som opererer under merkevaren Lebulang Machine, har produsert aluminiumsbehandlingsutstyr ved sin fabrikk i Jinan, Kina siden 1996. Denne 3-akse servo CNC endefreseren behandler gardinvegger og fasadeprofiler av aluminium, dør- og vindusrammer og arkitektoniske profiler. Den har en 800 mm X-aksevandring, automatisk spindelrotasjon fra 0° til 90°, en kraftig støpejernsbase og multi-profilklemming for batchproduksjon. Et SYNTEC industrielt CNC-system med brukervennlig HMI støtter USB CAD-import og forhåndslastede profilbiblioteker for raskt oppsett.

• 800 mm X-aksevandring:De800 mm CNC endefresemaskin for gardinvegggir 800 mm arbeidslengde langs X-aksen, og rommer store gardinvegger og fasadeprofiler i ett enkelt oppsett.
• 3-akset CNC servokontroll:X-, Y- og Z-aksene drives av servomotorer koblet til presisjonskuleskruer. Plasseringsnøyaktigheten er spesifisert til ±0,02 mm, og støtter konsistente tapp- og spordimensjoner på tvers av produksjonspartier.
• Kraftig støpejernsbase:Maskinsengen er av støpejern, designet for å dempe vibrasjoner og opprettholde stabilitet under høyhastighetsfresing. Dette bidrar til glatte, gratfrie endeflater og lengre verktøylevetid.
• Automatisk 0° til 90° spindelrotasjon:Fresespindelen kan rotere fra 0° (horisontalt) til 90° (vertikalt) under programkontroll. Horisontale og vertikale profilender kan maskineres i én oppspenning uten manuell reposisjonering av arbeidsstykket eller verktøyet.
• Multi-profil klemme:Klemfestet kan sikre 3 til 5 profiler samtidig, noe som muliggjør batchbehandling av identiske endefreseoperasjoner i en enkelt syklus.
• SYNTEC industrielt CNC-system:Kontrollenheten inkluderer en farge-HMI, USB-port for CAD-filimport og forhåndslastede profilbiblioteker med vanlige tapp- og hakkgeometrier. Operatører velger programmet, laster inn profilene og starter syklusen uten å skrive G-kode.

800 mm CNC endefresemaskin for gardinvegg

Hvordan det fungerer

De800 mm CNC endefresemaskin for gardinveggfungerer med operatøren som laster opptil fem aluminiumsprofiler inn i den pneumatiske klemanordningen. Etter å ha valgt maskineringsprogrammet fra SYNTEC-kontrolleren — enten fra det forhåndslastede biblioteket eller en CAD-importert fil — starter syklusen. De servodrevne X-, Y- og Z-aksene plasserer fresen i den første profilenden. Spindelen kan rotere automatisk mellom 0° og 90° for å bearbeide både horisontale og vertikale flater uten å løsne arbeidsstykkene. En Φ350 mm karbidfreser som kjører med 2800 rpm fjerner materiale for å danne tapper, hakk og spor. Maksimal tappdybde er 100 mm, og maksimalt profiltverrsnitt er 330 mm bred og 180 mm høy. Etter å ha fullført den programmerte sekvensen på den ene enden, flytter aksene til neste arbeidsstykke. Når alle profilene i partiet er ferdige, frigjøres klemmene og operatøren fjerner de maskinerte delene.

Nøkkelkomponenter

• Maskinseng i støpejern:Gir et stivt, vibrasjonsdempende fundament for de lineære styreskinnene og bevegelige akser. Massen til støpegodset bidrar til å opprettholde skjærestabiliteten under tunge fresepassasjer.
• Servomotorer og kuleskruer (X/Y/Z):AC-servodrev med presisjonsslipte kuleskruer leverer ±0,02 mm posisjoneringsnøyaktighet over 800 mm X-aksevandring, 330 mm breddekapasitet og 180 mm høydekapasitet.

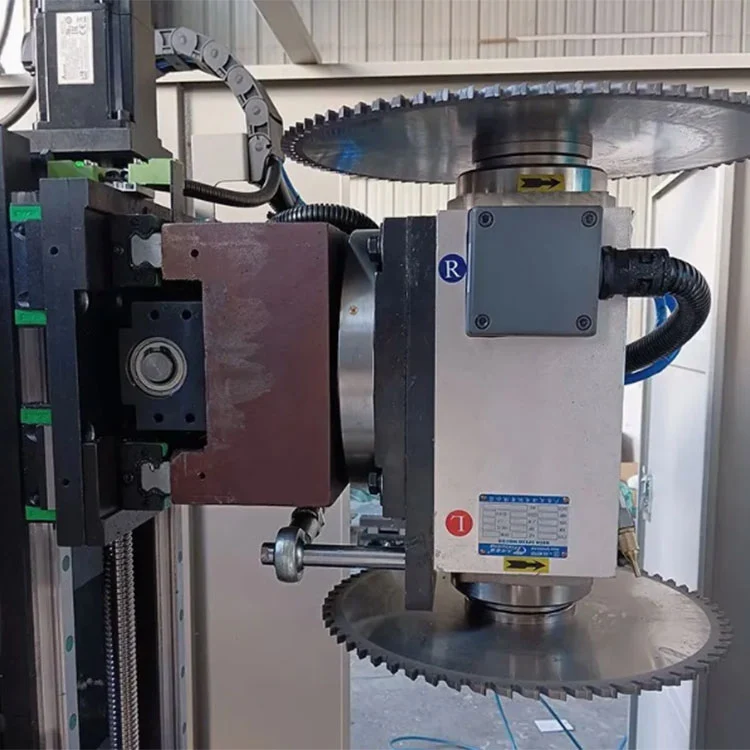

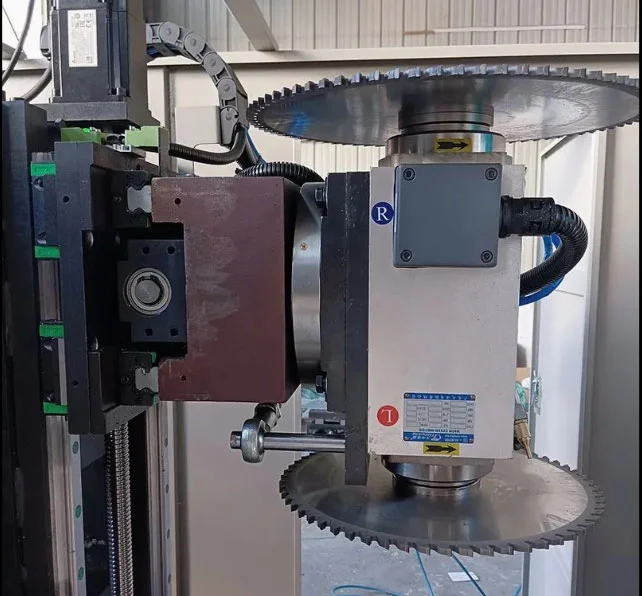

• Roterende spindelenhet:En 3 kW motor driver Φ350 mm fres med 2800 o/min. Spindelhuset roterer fra 0° til 90° under servokontroll for automatisk veksling mellom horisontal og vertikal endefresing.

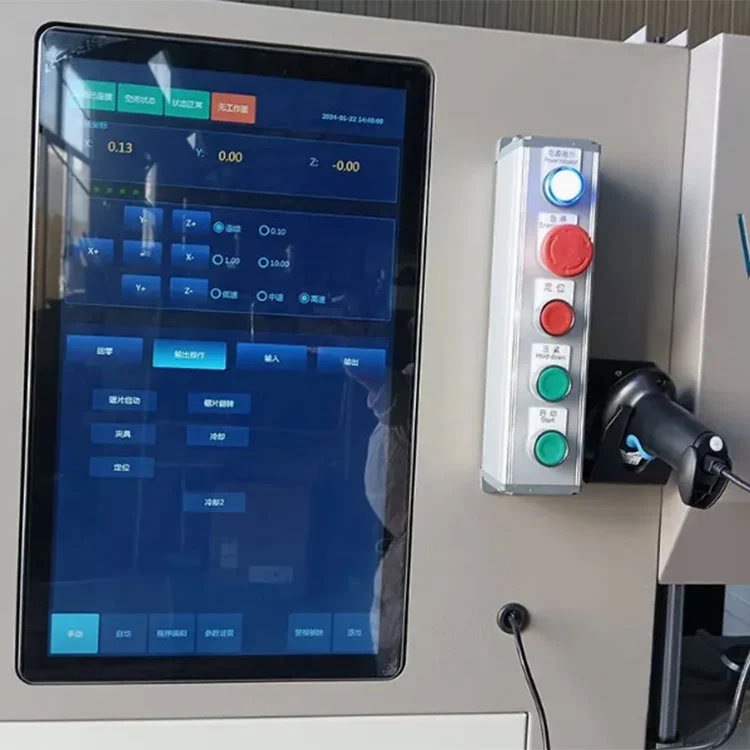

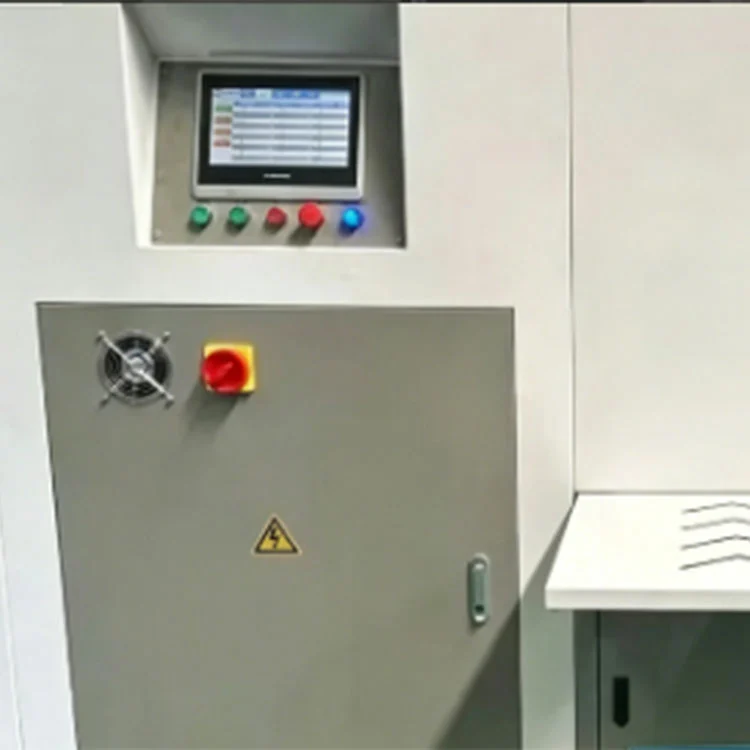

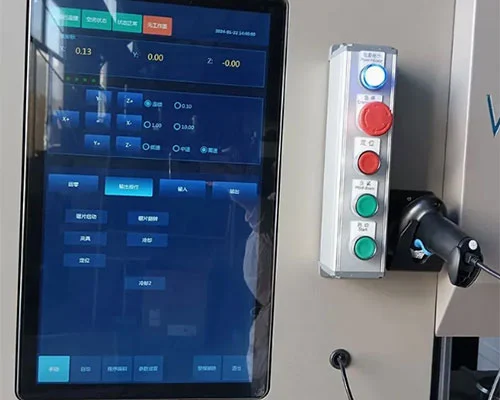

• SYNTEC CNC-kontroller:Industriell CNC-system med en fargeberøringsskjerm HMI. Lagrer profilbiblioteker, importerer CAD-tegninger via USB, og administrerer aksebevegelse, spindelrotasjon og klemmesekvenser.

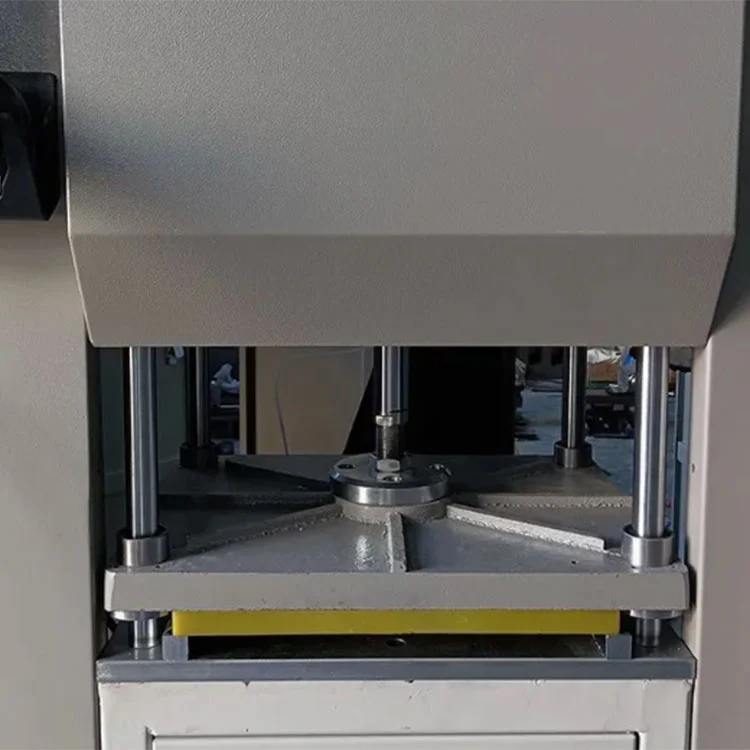

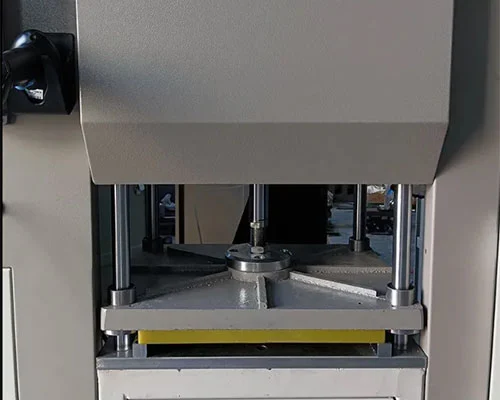

• Pneumatisk multi-profil klemme:Holder 3 til 5 profiler samtidig. Klemkraften reguleres av lufttrykktilførselen innstilt mellom 0,5 og 0,8 MPa. Kjeveinnlegg kan endres for ulike profiltverrsnitt.
• Sikkerhetsskap:Beskyttere dekker fresesonen under drift. En nødstoppkrets stopper alle akser og spindelrotasjon når den aktiveres.

Søknader

De800 mm CNC endefresemaskin for gardinveggbrukes til:

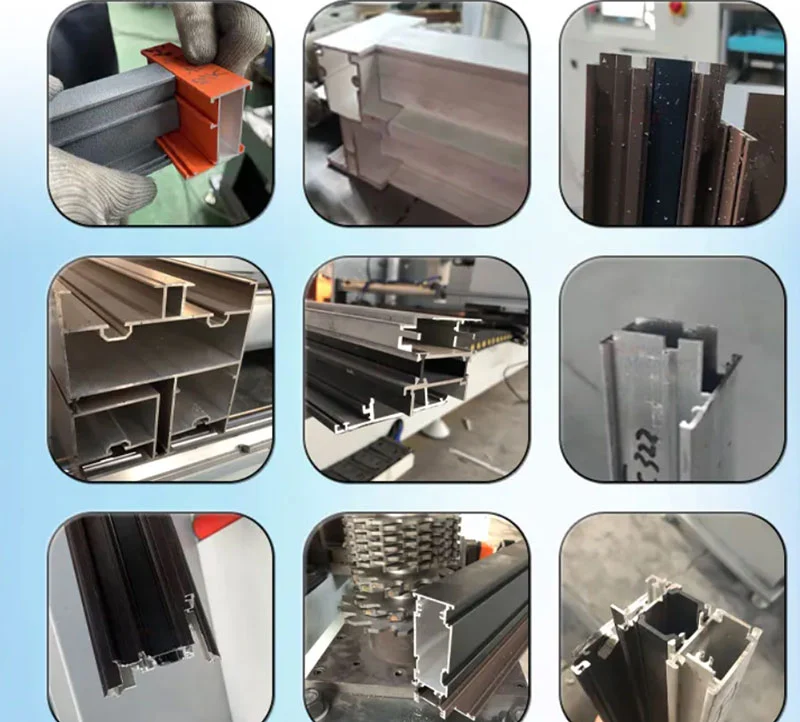

• Aluminium gardinvegg og fasadeprofil endefresing.

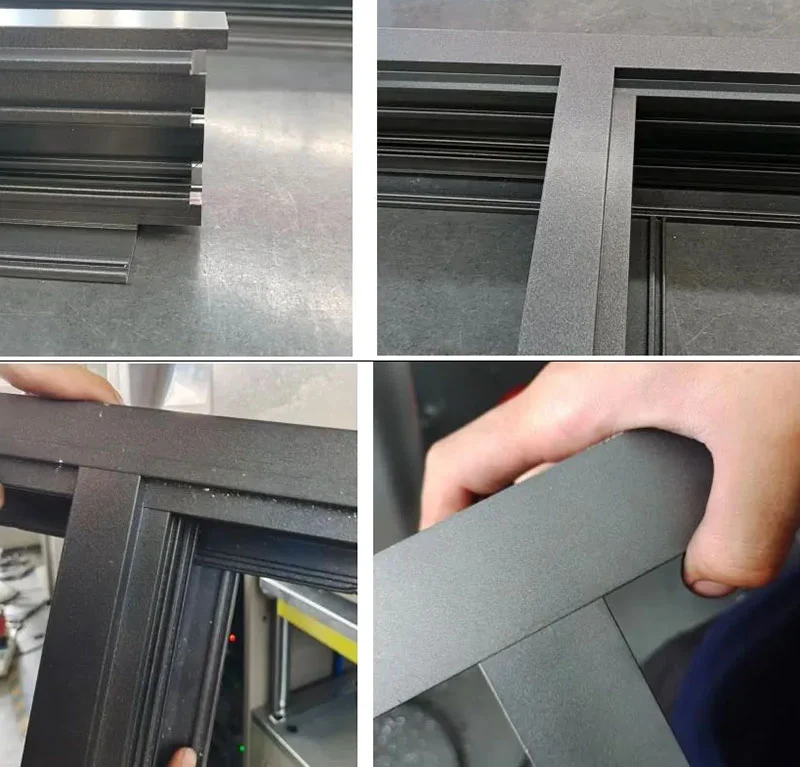

• Behandling av dør- og vindusramme og akterspeiltapper.
• Arkitektonisk hakk og sporskjæring i aluminiumsprofil.

Emballasje og frakt

1. Full film innpakning av maskinen for å beskytte mot fuktighet.
2. Antikollisjonskantpolstring i alle hjørner og utstikkende deler.
3. Fumigeringsfri kryssfinerkasse og pall med stålbånd for sikker transport.

Produsent og garanti

• Etablert produsent:Shandong Lebulang Precision Machinery Co., Ltd. har produsert aluminium- og PVC-behandlingsutstyr ved sitt anlegg i Jinan, Kina siden 1996.800 mm CNC endefresemaskin for gardinveggleveres direkte fra fabrikk med CE- og ISO 9001-sertifisering.
• Garanti og støtte:Ett års garanti dekker hovedstrukturen mot produksjonsfeil. Ekstern teknisk støtte, betjeningsvideoer og en engelsk manual tilbys uten ekstra kostnad.
• Reservedeler:Vanlige utskiftede gjenstander som freser, klembakker og tetninger er på lager og kan sendes med vanlige fraktforsendelser.
• Tilpasning:OEM- og ODM-konfigurasjoner godtas. Spesifikasjoner for spenning, X-aksevandring og spindel kan skreddersys til kundens behov.

FAQ

Q1: Hvilke profiler kan denne maskinen behandle?

A: Den er designet for aluminiums gardinveggprofiler, fasadeprofiler og dør- og vindusrammeseksjoner. Maksimalt prosesstverrsnitt er 330 mm bredt og 180 mm høyt, med en tappdybde på opptil 100 mm.

Q2: Hvordan fungerer den automatiske spindelrotasjonen?

A: Spindelen roterer fra 0° (horisontalt) til 90° (vertikalt) under servokontroll. Dette gjør at maskinen kan frese både horisontale og vertikale profilender i én klemme uten at operatøren trenger å flytte arbeidsstykket eller bytte verktøy manuelt.

Q3: Hvor mange profiler kan maskineres samtidig?

A: Den pneumatiske klemanordningen kan holde 3 til 5 profiler samtidig, avhengig av profiltverrsnitt. Alle fastklemte profiler bearbeides i samme syklus.

Q4: Er programmering vanskelig?

A: SYNTEC-kontrolleren inkluderer forhåndsinnlastede profilbiblioteker med vanlige tapp- og hakkgeometrier. CAD-filer kan også importeres via USB. Operatører velger programmet fra berøringsskjermen og starter syklusen. En engelsk manual og betjeningsvideo følger med.

Q5: Kan strømforsyningen tilpasses for forskjellige land?

A: Ja. Standardkonfigurasjonen bruker 380V/50Hz trefase strøm. Andre spenninger og frekvenser kan spesifiseres på bestillingstidspunktet for å samsvare med lokale elektriske standarder.
