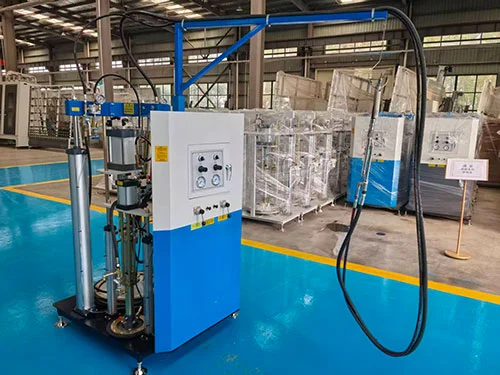

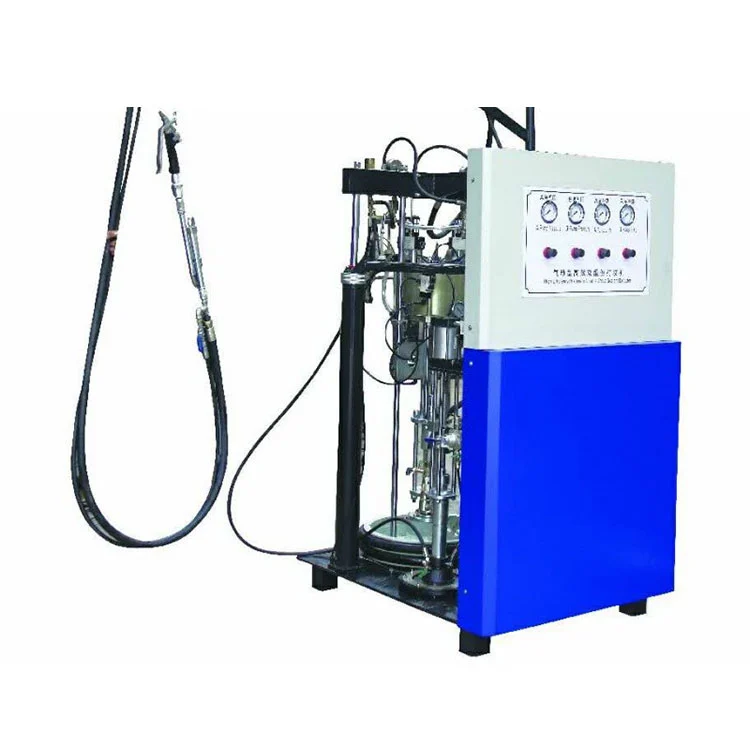

Tokomponent tetningsapplikator for isolerglass

Nøkkelfunksjoner

• Helt pneumatisk drift:DeTokomponent tetningsapplikator for isolerglassgår helt på trykkluft. Det er ikke nødvendig med elektrisk tilkobling, noe som gjør den praktisk å bruke på byggeplasser, i midlertidige verksteder eller på steder hvor det ikke er stabil strømforsyning.
• Proporsjonering og blanding:En hydraulisk proporsjonspumpe, drevet av pneumatiske motorer med diametre på 250 mm for komponent A og 80 mm for komponent B, leverer de to tetningsmassestrømmene med et innstilt forhold som kan justeres mellom 7:1 og 14:1. Et statisk blanderør kombinerer deretter materialene før dispensering.
• Ventil og tetningsdesign:Grunnmaterialepumpen, herdemiddelpumpen og proporsjonspumpens ventilporter er maskinert av en spesiell legering valgt for motstand mot slitasje og kjemisk angrep. Produsenten oppgir null lekkasje under arbeidstrykk ved riktig vedlikehold.
• Dobbel filtrering på herdemiddellinje:To filterenheter er installert i herderhydraulikkretsen. De fjerner partikler før komponenten når doseringspumpen, noe som bidrar til jevn blandingskvalitet og reduserer sjansen for tilstopping av dyse.
• Lufttilførsel og forbruk:Maskinen krever en trykklufttilførsel mellom 0,5 og 0,8 MPa, med maksimalt luftforbruk på 0,8 m³/min ved full belastning. En standard luftbehandlingsenhet med filter, regulator og smøreapparat er inkludert.

Arbeidsprinsipp

DeTokomponent tetningsapplikator for isolerglassfungerer på et pneumatisk pumpedriftsprinsipp. Trykkluft kommer inn i luftmotorseksjonen, som driver to uavhengige frem- og tilbakegående stempelpumper - en for grunntetningskomponenten (A) og en for herdemidlet (B). Hver pumpe trekker materiale fra sin respektive 55-liters trommel gjennom en sugeslange. Stemplene skyver de to komponentene i et mekanisk sammenkoblet forhold satt av de relative diametrene til A- og B-pumpemotorene (250 mm og 80 mm). Etter å ha passert gjennom individuelle filtre, når materialene proporsjonspumpen, som opprettholder det innstilte forholdet og mater dem inn i et statisk blanderør. Operatøren kontrollerer dispenseringspistolen, og blandet tetningsmiddel kommer ut av dysen klar for påføring på isolasjonsglasskanten. Den pneumatiske driften går bare når avtrekkeren for dispenserpistolen trykkes, noe som betyr at pumpen stopper når den ikke er i bruk uten noe elektrisk kontrollsignal.

Tekniske spesifikasjoner

Nøkkelkomponenter

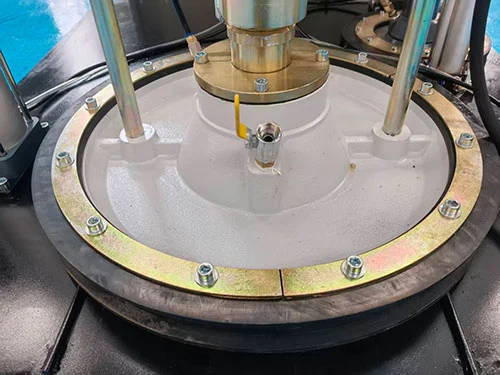

• A-komponent pumpe (basisfugemasse):En pneumatisk motor med en diameter på 250 mm driver stempelpumpen som trekker tetningsmassen fra 55-liters trommelen. Pumpetrykkforholdet er 50:1, og oversetter 0,6 MPa lufttrykk til omtrent 30 MPa maksimalt ekstruderingstrykk.
• B-komponent pumpe (herdemiddel):En pneumatisk motor med en diameter på 80 mm driver en mindre fortrengningspumpe tilpasset herdemiddelvolumet som kreves av det innstilte forholdet. Den mekaniske koblingen mellom A- og B-motorene fikserer proporsjonsområdet fra 7:1 til 14:1.
• Proporsjonspumpe og ventilblokk:Legerte ventilseter og tetninger håndterer den slitende naturen til fylte tetningsmasser. Ventilblokken er designet for å demonteres for rengjøring og utskifting av tetninger under planlagt vedlikehold.
• Herdemiddelfiltreringsenheter:To in-line filtre med utskiftbare elementer fanger opp partikler oppstrøms for doseringspumpen. Filtermaskestørrelse kan velges basert på tetningsmiddelprodusentens anbefaling.
• Statisk blanderør:En engangs- eller rengjørbar statisk mikser festet ved utløpet til dispenserpistolen. Interne spiralformede elementer folder de to tetningsmiddelstrømmene sammen mens materialet ekstruderes, og fullfører blandingsprosessen rett før påføring.
• Dispensere pistol:En pneumatisk avtrekkerpistol med ergonomisk håndtak. Ved å trykke på avtrekkeren aktiveres pumpesyklusen; frigjøring stopper materialflyten. En sikkerhetslås forhindrer utilsiktet utslipp.

Søknader

DetteTokomponent tetningsapplikator for isolerglassbrukes i produksjonsanlegg for isolerglass for kanttetting av doble og trippelglass. Den påfører polysulfid eller polyuretanbaserte to-komponent tetningsmidler på avstandsstykkets omkrets av sammensatte IGU-rammer. Den pneumatiske utformingen støtter også glassarbeid på stedet for gardinvegger og strukturelle glassinstallasjoner der strømforsyningen kan være upålitelig. Typiske brukere inkluderer produsenter av isolasjonsglass, glassbehandlingsanlegg som betjener vindus- og dørindustrien, og fasadeinstallasjonsentreprenører som krever mobilt utstyr for påføring av fugemasse.

FAQ

Q1: Krever denne maskinen strøm?

A: Ingen elektrisk tilkobling er nødvendig. Maskinen opererer utelukkende på trykkluft, noe som gjør at den kan brukes på arbeidsplasser, i mobile verksteder eller i produksjonsmiljøer der det er upraktisk å føre elektriske ledninger til limstasjonen.

Q2: Hvordan sikrer det nøyaktig blandingsforhold?

A: DenTokomponent tetningsapplikator for isolerglassbruker mekanisk koblede A- og B-pumper med et fast diameterforhold. Doseringspumpen opprettholder det innstilte forholdet gjennom ventilblokken, og forholdet kan justeres innenfor området 7:1 til 14:1 av operatøren i henhold til tetningsmiddelprodusentens spesifikasjoner.

Q3: Hvilket vedlikehold kreves?

A: De to filtreringsenhetene på herdemiddelkretsen bør inspiseres og filterelementene skiftes ut i henhold til en tidsplan basert på bruk av tetningsmiddel og forurensningsnivåer. Ventilblokken og pumpetetningene trenger periodisk kontroll for slitasje, spesielt når slipende tetningsmidler er i bruk. En vedlikeholdsmanual følger med maskinen.

Q4: Kan den håndtere stor batchproduksjon?

A: Ja. Med en ytelse på 4 til 10 liter per minutt og standard 55-gallon trommelmating, er maskinen designet for kontinuerlig produksjon på isolasjonsglasslinjer. Trommelmatesystemet kan etterfylles uten å stoppe produksjonen hvis det brukes en hjelpetrommeloverføringspumpe.

Q5: Hva er minimum bestillingsmengde og ledetid?

A: En enkelt enhet kan bestilles. Standardmaskiner sendes vanligvis innen 15–30 virkedager. Tilpassede konfigurasjoner, inkludert spesifikke blandingsforhold eller trommelstørrelser, kan forlenge ledetiden.

Q6: Gir du ettersalgsstøtte?

Svar: Teknisk støtte er tilgjengelig eksternt, inkludert videoveiledning for installasjon og feilsøking. Ett års garanti gjelder for de viktigste pneumatiske komponentene. Reservedeler som tetninger, filtre og statiske blanderør kan bestilles og sendes fra lager.
