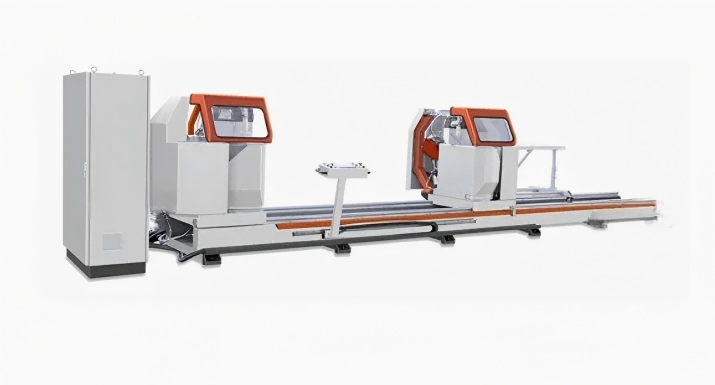

5-akset CNC vindus- og dørprofilskjæresag
Oppgrader produksjonen din med vår 5-aksede CNC-gjæringssag. Med full servoautomatisering og ±0,1 mm presisjon, håndterer den komplekse vinkler for aluminium, UPVC og komposittprofiler med letthet. Maksimer effektiviteten og kuttkvaliteten for gardinvegger og vindusfabrikasjon.
Produsert av Lebulang Machine, en spesialisert Kina-basert produsent med nærmere 30 års fabrikkerfaring innen vindus- og dørbehandlingsmaskineri, er denne 5-aksede CNC-gjæringssagen designet for å kutte aluminiumsprofiler som brukes i skaprammer, gardinveggfasader og arkitektoniske profiler. Maskinen dekker horisontale gjæringsvinkler fra 22,5° utover til 135° innover og vertikale skråvinkler fra 45° til 90°, noe som tillater sammensatte vinkelkutt i en enkelt operasjon.
Denne 5-aksede CNC sammensatte gjæringssagen omdefinerer presisjon i profilfremstilling, og tilbyr komplett servodrevet kontroll over gjærings-, skrå- og sammensatte vinkelkutt. Konstruert for produksjon av avanserte gardinvegger, aluminium og UPVC-vinduer, automatiserer den komplekse skjæresekvenser med ±0,1 mm nøyaktighet. Det intelligente CNC-grensesnittet og det robuste pneumatiske klemsystemet sikrer gradfrie overflater, null materialavfall og maksimal gjennomstrømning. Denne maskinen er designet for bransjer som krever feilfrie skjøter og repeterbar nøyaktighet, og er den ultimate løsningen for moderne arkitektonisk metallbearbeiding.
22,5°--135° kabinettramme i aluminium Egenskaper og fordeler

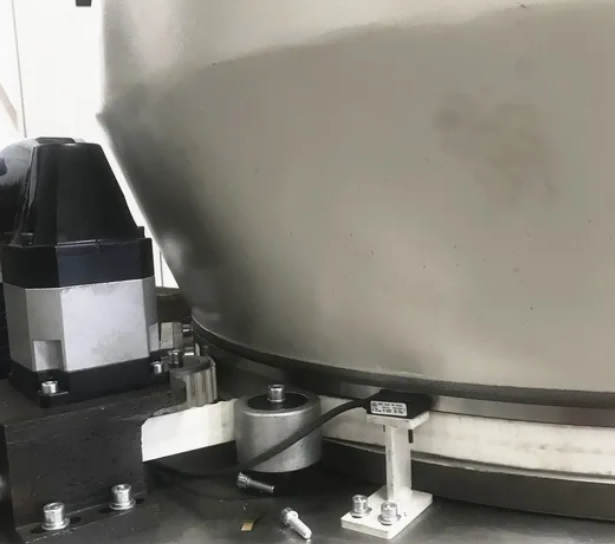

1. 5-akset CNC intelligent kontrollsystem
- Utstyrt med industriell CNC-kontroller ogbørsteløse servomotorerfor alle 5 aksene, noe som sikrer jevne, presise og repeterbare bevegelser.
- 15-tommers berøringsskjermmed brukervennlig grensesnitt: Programmer vinkler, lengder og skjæremoduser på minutter; støtter USB/LAN-dataoverføring.
- Innebygdautomatisk kompensasjonfor lengde- og vinkelfeil, eliminerer manuelle justeringer og reduserer materialavfall.
2. Uovertruffen vinkelallsidighet (22,5°--135°)
- Horisontal rotasjon: 22,5° (utover) til 135° (innover) for ubegrensede gjæringsvinkelkombinasjoner.
- Vertikal tilt: 45°--90° for skråskjæringer, som muliggjør kompleks 2D sammensatt vinkelskjæring i én omgang.
- Perfekt forskaprammehjørner i aluminium, dørkarmgjæringer og tilpassede arkitektoniske profiler.

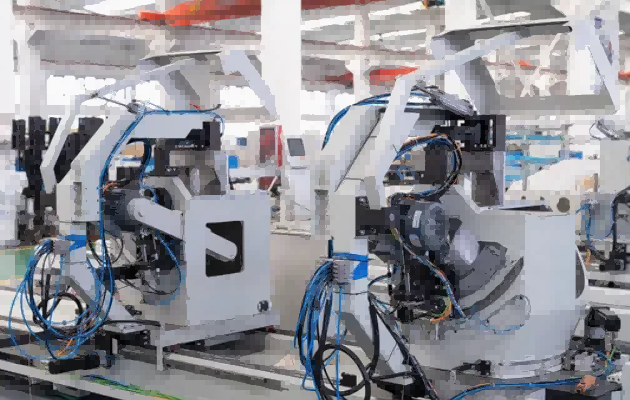

3. Høyeffektiv kutting med to hoder
- To uavhengige skjærehoder (fast venstre, motorisert høyre) medsynkron eller individuell drift.
- Maks skjærelengde:6000 mm; håndterer store aluminiumsprofiler for skaprammer og gardinvegger.
- Opp-takt kuttesyklusmed radiell mating: Kombinerer svingbare og lineære bevegelser for maksimal skjærekapasitet.
Nøkkelfunksjoner

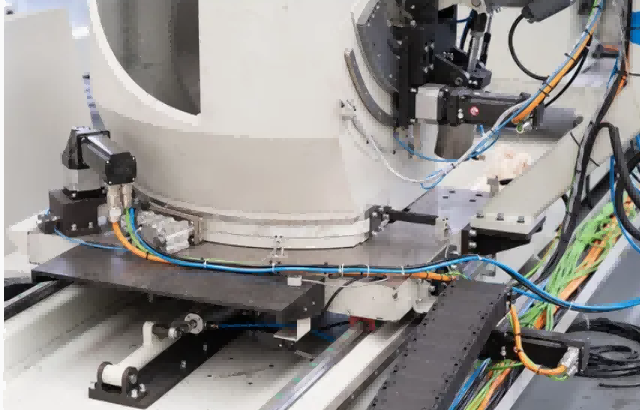

Full kontroll over saghoderotasjon, tilt og profilposisjonering eliminerer manuelle justeringer, og sikrer jevn presisjon på tvers av komplekse vinkler.
Uovertruffen skjærenøyaktighet
Oppnår ±0,1 mm posisjonsnøyaktighet, og leverer perfekte gjærings-, skrå- og sammensatte kutt for avanserte arkitektoniske prosjekter.
Intelligent CNC-grensesnitt
Et brukersentrisk kontrollsystem for berøringsskjerm forenkler programmering, lagrer skjæremønstre og reduserer operatøropplæringstiden.
Overlegen overflatefinish
Høyhastighets kniver med karbidspiss kombinert med vibrasjonsdempende konstruksjon gir rene, gratfrie kutt som ikke krever sekundær bearbeiding.
Robust pneumatisk klemme
Flerpunktsklemming sikrer profilene godt under skjæring, minimerer vibrasjoner og maksimerer sikkerheten.
Kraftig industribygg
En forsterket stålramme og anti-korrosjonsbelegg sikrer langsiktig stabilitet, selv i høyvolum produksjonsmiljøer.
Optimalisert for effektivitet
Automatiserte arbeidsflyter og raske skjæresykluser øker den daglige produksjonen betraktelig samtidig som materialavfallet reduseres.
22,5°--135° skapramme i aluminium
| Modell NR. | LBL2H-5CNC-600*6000 |
| Automatisk karakter | Automatisk |
| CNC eller ikke | CNC |
| Spenning | 380V |
| Dobbelthodet skjæresag CNC | Vindu og dør i aluminium |
| Applikasjonsindustrien | Curtain Wall Fasade Produksjon Industri |
| CNC-aksenummer | 5 |
| Materetning for sagblad | Fra undersiden |
| Sagbladdiameter | 600 mm |
| Aluminium Råmateriale Lengde Maks | 5000 mm |
| Servosystem | Schneider |
| Transportpakke | Standard eksportpakke |
| Spesifikasjon | Dobbelthodet skjæresag CNC |
| Varemerke | Tianchen |
| Opprinnelse | Jinan, Shandong, Kina |
| HS-kode | 84614090 |
Søknad
Denne 5-aksede CNC-gjæringssagen er mye brukt i:
Produksjon av gardinvegg og fasadeprofil
Produksjon av vinduer og dører i aluminium
UPVC / PVC-vindusprofilskjæring
Industriell aluminium ekstrudering behandling
Komposittmateriale profilskjæring
Verksteder for metallproduksjon med høy presisjon
Hvorfor velge oss
Kompetanse innen CNC-skjæreløsninger
Over et tiår med spesialisert erfaring innen CNC-profilskjæremaskiner for den globale vindus- og fasadeindustrien.
Streng kvalitetssikring
Hver maskin gjennomgår omfattende kalibrering og fulllasttesting før forsendelse.
Påvist global pålitelighet
Klarert av produsenter over hele Europa, Sørøst-Asia, Midtøsten og Sør-Amerika.
Skreddersydd ingeniørfag
Vi tilpasser spenning, skjærelengde, bladspesifikasjoner og programvarefunksjoner for å matche dine eksakte behov.
Omfattende ettersalgsstøtte
Fra fjerndiagnostikk og videoopplæring til reservedelsforsyning, vi sikrer at produksjonen din aldri stopper.
5-akset CNC sammensatt gjæringssag 22,5°--135° aluminiumsskapramme Tekniske parametere
- ☆ Strømforsyningsspenning: 380V±10% 50Hz±2% trefase fireledersystem
- ☆ sagemotoreffekt: 3kW 2800rpm
- ☆ Arbeidstrykk: 0,6~0,8MPa
- ☆ Sagbladspesifikasjoner: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Sagbladvinkel: 45°~90° vilkårlig vinkel
- ☆ Bordrotasjonsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
- ☆ Skjæreseksjonsområde: 200 mm × 200 mm (skjærevinkel ved 90°, bredde × høyde, se skjæreseksjonsområdet)
- ☆ Kuttelengde: 700mm~5000mm (90°)
- ☆ Bladmatingshastighet: 0~3m/min
- ☆ Kutteoverflateruhet: ≤ Ra12,5μm
FAQ
Q1: Hvilke materialer kan denne maskinen behandle?
A: Den er optimalisert for aluminium, UPVC og komposittprofiler. For stål eller rustfritt stål, vennligst kontakt oss for en spesialisert modell.
Q2: Kan skjæreprogrammer lagres og gjenbrukes?
A: Ja, CNC-systemet tillater ubegrenset lagring av skjæremønstre, noe som muliggjør rask tilbakekalling for gjentatte bestillinger.
Q3: Gis operatøropplæring?
A: Ja. Vi leverer detaljerte manualer, instruksjonsvideoer og fjerntreningsøkter for å sikre en jevn oppstart.
Q4: Hva er den typiske ledetiden?
A: Standardmaskiner krever 15–25 virkedager. Tilpassede CNC-systemer kan kreve 25–35 virkedager.
