5-akset portalbearbeidingssenter for gardinvegg

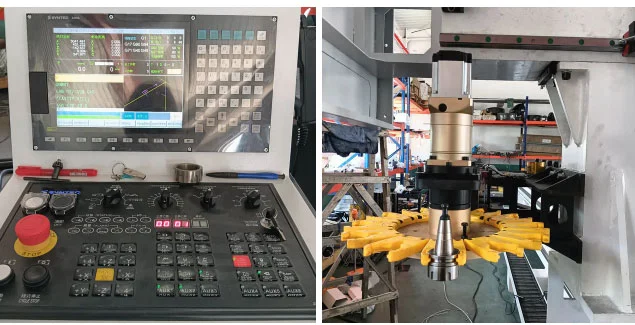

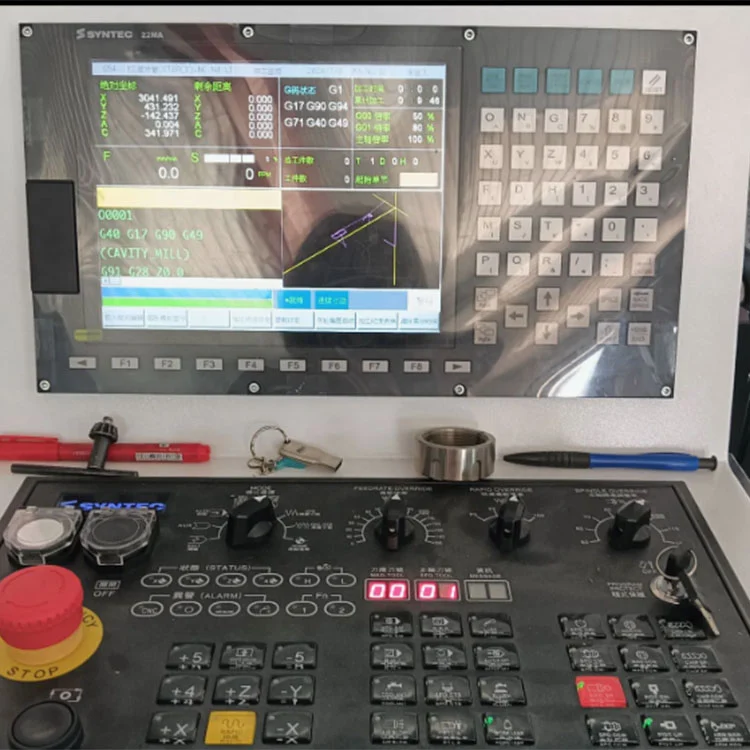

Produsert av Lebulang Machine på fabrikken i Jinan, Kina – i drift siden 1996 –5-akset portalbearbeidingssenter for gardinvegghar CE- og ISO 9001-sertifisering og leveres direkte fra fabrikken med OEM/ODM-støtte. Dette bevegelige 5-akse CNC-senteret behandler lange aluminiums gardinveggprofiler i en enkelt klemme, og utfører fresing, boring, saging og banking på flere flater. En høyhastighets HSD-spindel (12kW eller 15kW, opptil 18000 rpm) og et 12-verktøysmagasin pluss en dedikert sagbladstasjon (maks. 400 mm) muliggjør automatiske verktøyskift. Siemens 828D eller OSAI 5-akse kontroll gir RTCP, pendelbearbeiding og automatisk verktøymåling. Standard X-aksevandring er 6500 mm, utvidbar til 9400 mm.

Nøkkelfunksjoner

• 5-akset samtidig bearbeiding:X-, Y-, Z-, A- og C-aksene jobber sammen under RTCP for å holde verktøyspissen nøyaktig på banen. Ett oppsett når fem flater og profilenden, noe som eliminerer gjenfesting.
• Langprofilkapasitet:X-aksevandring opp til 6500 mm som standard (7000 mm eller 9400 mm valgfritt) håndterer gardinveggprofiler i full lengde uten omposisjonering.
• Integrert saging og fresing:Et verktøymagasin med 12 posisjoner og en tilstøtende sagbladstasjon (Φ400mm) bytter automatisk mellom endefreser, bor, kraner og en sirkelsag for kapping i lengde og hakk i ett program.

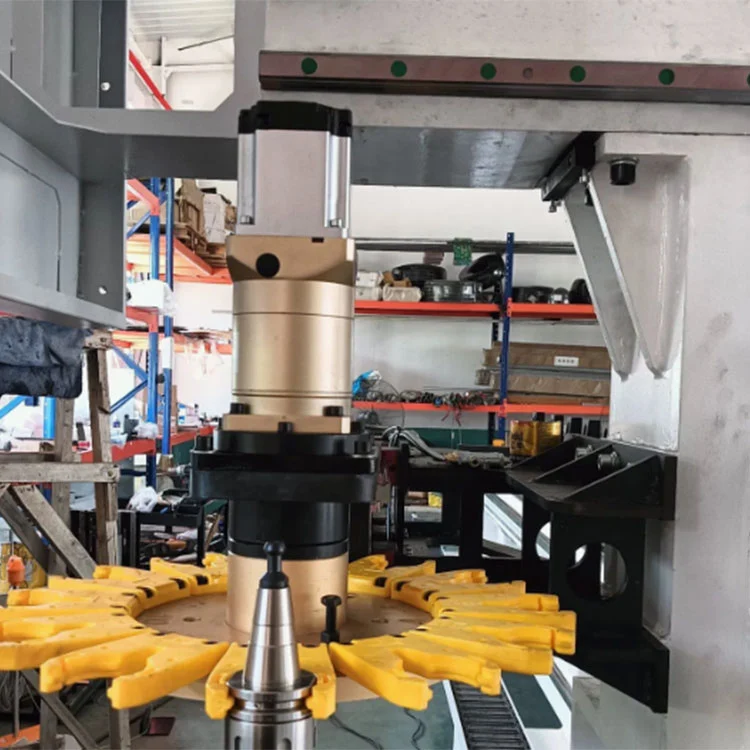

• HSD spindel:12kW eller 15kW luftkjølt motor leverer hastigheter fra 0 til 18000 rpm, egnet for aluminiumslegeringer og tynnveggede stålprofiler.
• Presisjon og repeterbarhet:Lineære føringer og servodrevne kuleskruer gir ±0,01 mm posisjonering og ±0,005 mm repeterbarhet, og oppfyller de stramme skjøtetoleransene som kreves i enhetlige gardinvegger.
• Pendeloperasjon:Kontrollen støtter pendelmodus – maskinering av ett arbeidsstykke mens operatøren laster et annet på en separat armatursone, noe som reduserer tomgangstiden.

Tekniske spesifikasjoner

Hvordan det fungerer

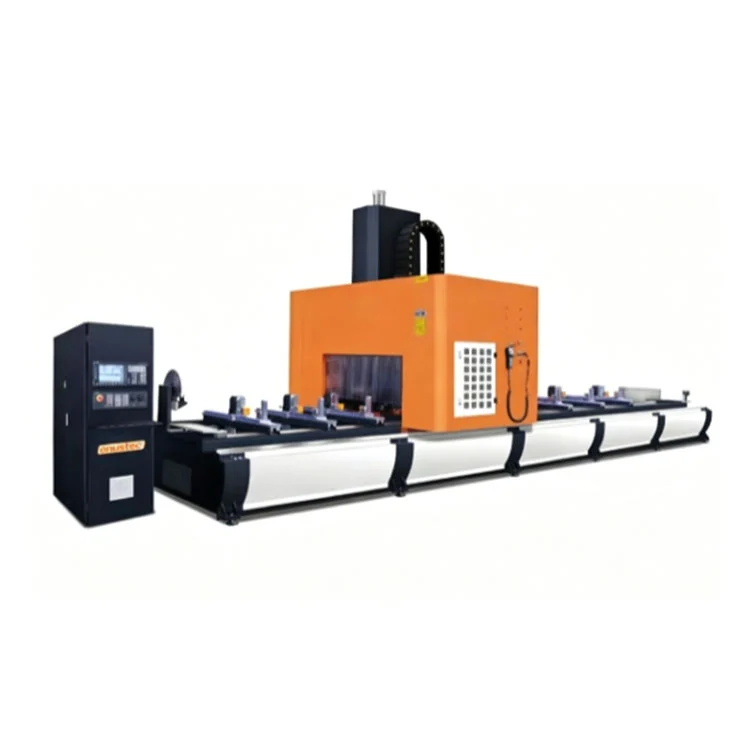

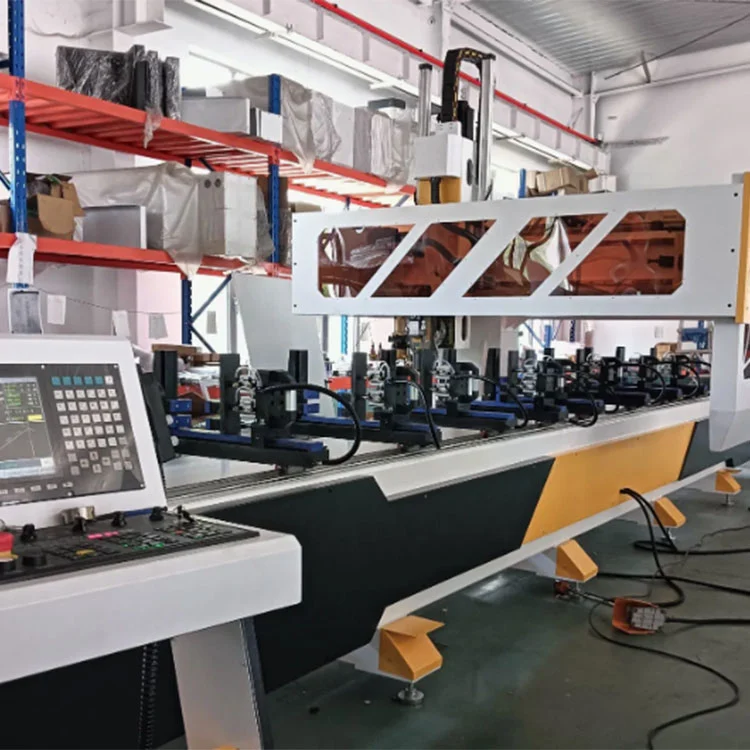

De5-akset portalbearbeidingssenter for gardinveggopererer med bevegelig portal over et fast arbeidsbord. Operatøren plasserer aluminiumsprofilen på bordet og aktiverer den pneumatiske eller hydrauliske klemmen. Et forhåndsskrevet G-kodeprogram lastes gjennom Siemens- eller OSAI-kontrollen. Portalen beveger seg langs X-aksen til den første bearbeidingsposisjonen, og 5-aksehodet leverer spindelen til ønsket vinkel. RTCP kompenserer automatisk for verktøylengdeforskyvninger under roterende bevegelser, slik at verktøyspissen følger den programmerte banen nøyaktig. Operasjoner som boring, fresing, tapping og saging utføres på flere flater uten å løsne profilen. Når en maskineringssekvens er ferdig i én sone, går portalen til den neste, eller maskinen går over i pendelmodus, slik at operatøren kan losse en ferdig del og laste en ny mens maskineringen fortsetter på den tilstøtende armaturen. Spon fjernes med en integrert transportør.

Hovedapplikasjonsomfang

Typiske bruksområder for5-akset portalbearbeidingssenter for gardinvegginkludere:

1. Høyhus gardinvegger i aluminium
2. Skjult ramme og ekstruderte glassfasadeprofiler
3. Gardinvegghjørneskjøter og spesialformede fasadeprofiler
4. Solrom, takvindu, og store vindu- og dørprofiler i aluminium
5. Punktstøttede gardinvegger i aluminium støttebraketter
6. Industriell aluminiumsfasade og dekorative veggprofiler i stål
7. Luftfarts lette aluminiumsprofiler (kompatible på tvers av industri)

Egnede råmaterialer: 6063 aluminiumslegering, hule profiler, solid aluminium, tynnvegget stål, PVC-arkitektoniske profiler.

FAQ

Spørsmål: Hvordan bruker du maskinen din?

A: Hver maskin gjennomgår fabrikktesting og justering før forsendelse. En omfattende videomanual og skriftlig dokumentasjon er gitt. Fjernstøtte er også tilgjengelig for oppsettspørsmål og feilsøking.

Spørsmål: Hva er leveringstiden?

A: Produksjonen tar vanligvis 15–25 virkedager etter mottak av innskuddsbetalingen.

Spørsmål: Hva er betalingsbetingelsene?

A: T/T 30% depositum ved ordrebekreftelse, med de resterende 70% saldoen forfaller før forsendelse.

Spørsmål: Er du fabrikk eller handelsselskap?

A: Lebulang Machine er en produsent med eget produksjonsanlegg i Jinan, Kina. Vi leverer også komplementært dør- og vindusutstyr for one-stop service.

Spørsmål: Hvordan er kapasiteten din på verkstedet ditt?

A: Vår årlige produksjonskapasitet overstiger 800 maskineri.
