Høypresisjon 5-akset CNC-gjæringssag
Denne 5-aksede CNC-gjæringssagen er en høypresisjonsskjæreløsning konstruert for kompleks vinkelbearbeiding av aluminium-, UPVC- og komposittprofiler. Designet for fabrikasjon av gardinvegger, vinduer og dører, kombinerer den CNC servodrevet kontroll med en stiv industriell struktur for å levere nøyaktige gjærings- og skråsnitt i en enkelt operasjon. Det avanserte 5-akse systemet tillater automatisk posisjonering av saghodet og profilklemming, noe som sikrer jevn ±0,1 mm skjærenøyaktighet og jevne, gradfrie overflater. Med sitt intelligente kontrollgrensesnitt, høyhastighets skjæreevne og robuste pneumatiske klemmesystem, forbedrer denne maskinen produksjonseffektiviteten betydelig samtidig som den reduserer manuell justering og materialavfall – noe som gjør den til det ideelle valget for avanserte vindus-, dør- og fasadeprodusenter.
Produsert av Lebulang Machine, en spesialisert Kina-basert produsent med nærmere 30 års fabrikkerfaring innen vindus- og dørbehandlingsmaskineri, er denne 5-aksede CNC-gjæringssagen designet for å kutte aluminiumsprofiler som brukes i skaprammer, gardinveggfasader og arkitektoniske profiler. Maskinen dekker horisontale gjæringsvinkler fra 22,5° utover til 135° innover og vertikale skråvinkler fra 45° til 90°, noe som tillater sammensatte vinkelkutt i en enkelt operasjon.
Denne 5-aksede CNC-gjæringssagen er en høypresisjonsskjæreløsning konstruert for kompleks vinkelbearbeiding av aluminium-, UPVC- og komposittprofiler. Designet for fabrikasjon av gardinvegger, vinduer og dører, kombinerer den CNC servodrevet kontroll med en stiv industriell struktur for å levere nøyaktige gjærings- og skråsnitt i en enkelt operasjon. Det avanserte 5-akse systemet tillater automatisk posisjonering av saghodet og profilklemming, noe som sikrer jevn ±0,1 mm skjærenøyaktighet og jevne, gradfrie overflater. Med sitt intelligente kontrollgrensesnitt, høyhastighets skjæreevne og robuste pneumatiske klemmesystem, forbedrer denne maskinen produksjonseffektiviteten betydelig samtidig som den reduserer manuell justering og materialavfall – noe som gjør den til det ideelle valget for avanserte vindus-, dør- og fasadeprodusenter.
22,5°--135° kabinettramme i aluminium Egenskaper og fordeler

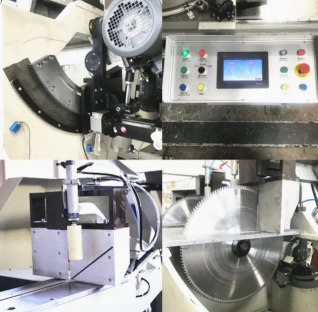

1. 5-akset CNC intelligent kontrollsystem
- Utstyrt med industriell CNC-kontroller ogbørsteløse servomotorerfor alle 5 aksene, noe som sikrer jevne, presise og repeterbare bevegelser.
- 15-tommers berøringsskjermmed brukervennlig grensesnitt: Programmer vinkler, lengder og skjæremoduser på minutter; støtter USB/LAN-dataoverføring.
- Innebygdautomatisk kompensasjonfor lengde- og vinkelfeil, eliminerer manuelle justeringer og reduserer materialavfall.
2. Uovertruffen vinkelallsidighet (22,5°--135°)
- Horisontal rotasjon: 22,5° (utover) til 135° (innover) for ubegrensede gjæringsvinkelkombinasjoner.
- Vertikal tilt: 45°--90° for skråskjæringer, som muliggjør kompleks 2D sammensatt vinkelskjæring i én omgang.
- Perfekt forskaprammehjørner i aluminium, dørkarmgjæringer og tilpassede arkitektoniske profiler.

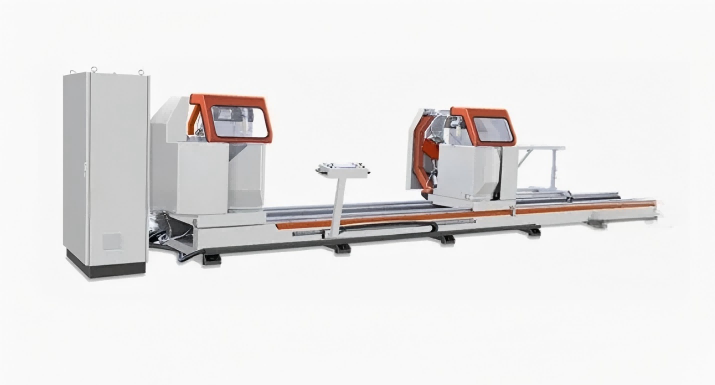

3. Høyeffektiv kutting med to hoder
- To uavhengige skjærehoder (fast venstre, motorisert høyre) medsynkron eller individuell drift.
- Maks skjærelengde:6000 mm; håndterer store aluminiumsprofiler for skaprammer og gardinvegger.
- Opp-takt kuttesyklusmed radiell mating: Kombinerer svingbare og lineære bevegelser for maksimal skjærekapasitet.
22,5°--135° skapramme i aluminium
| Modell NR. | LBL2H-5CNC-600*6000 |
| Automatisk karakter | Automatisk |
| CNC eller ikke | CNC |
| Spenning | 380V |
| Dobbelthodet skjæresag CNC | Vindu og dør i aluminium |
| Applikasjonsindustrien | Curtain Wall Fasade Produksjon Industri |
| CNC-aksenummer | 5 |
| Materetning for sagblad | Fra undersiden |
| Sagbladdiameter | 600 mm |
| Aluminium Råmateriale Lengde Maks | 5000 mm |
| Servosystem | Schneider |
| Transportpakke | Standard eksportpakke |
| Spesifikasjon | Dobbelthodet skjæresag CNC |
| Varemerke | Tianchen |
| Opprinnelse | Jinan, Shandong, Kina |
| HS-kode | 84614090 |
22,5°--135° skapramme i aluminium Valgfritt tilbehør
- Etikettskriver for profilsporing.
- Høyeffektiv støvsamler.
- Utvidet materialstøttestativ (opptil 8000 mm).
- Automatisk fôringssystem for masseproduksjon.
5-akset CNC sammensatt gjæringssag 22,5°--135° aluminiumsskapramme Tekniske parametere
- ☆ Strømforsyningsspenning: 380V±10% 50Hz±2% trefase fireledersystem
- ☆ sagemotoreffekt: 3kW 2800rpm
- ☆ Arbeidstrykk: 0,6~0,8MPa
- ☆ Sagbladspesifikasjoner: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Sagbladvinkel: 45°~90° vilkårlig vinkel
- ☆ Bordrotasjonsvinkel: 45 ° ~ 135 ° vilkårlig vinkel
- ☆ Skjæreseksjonsområde: 200 mm × 200 mm (skjærevinkel ved 90°, bredde × høyde, se skjæreseksjonsområdet)
- ☆ Kuttelengde: 700mm~5000mm (90°)
- ☆ Bladmatingshastighet: 0~3m/min
- ☆ Kutteoverflateruhet: ≤ Ra12,5μm
FAQ
5-akset CNC servokontroll
Helautomatisk kontroll av saghoderotasjon, tilt og profilposisjonering sikrer presis sammensatt vinkelskjæring uten manuell justering.
Høypresisjonsskjæreytelse
Leverer ±0,1 mm nøyaktighet med rene, gratfrie kutt, ideell for fabrikasjon av høykvalitets aluminium og UPVC-profiler.
Sammensatt gjærings- og skråskjæring
Støtter komplekse vinkelkombinasjoner, inkludert gjærings-, fas- og sammensatte kutt, for gardinvegger og arkitektoniske profiler.

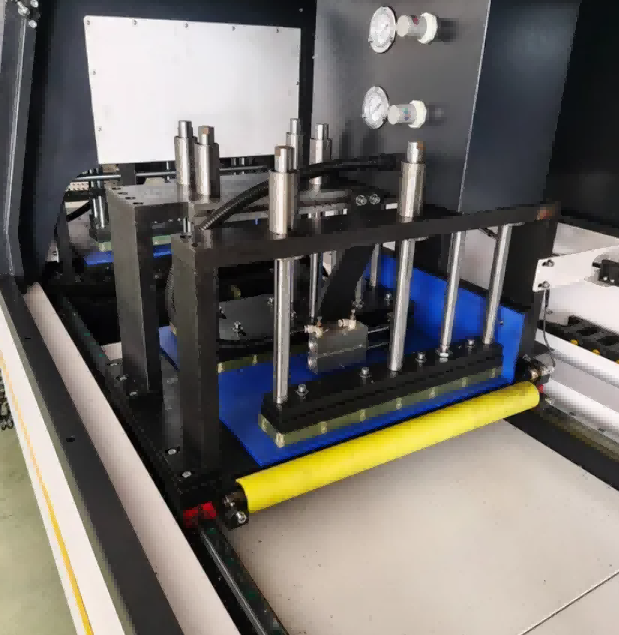

Pneumatisk profilklemmesystem
Flerpunktsklemming sikrer stabil og sikker holding under skjæring, minimerer vibrasjoner og forbedrer sikkerheten.
Industriell maskinstruktur
Kraftig stålramme med anti-korrosjonsbelegg gir langsiktig stabilitet og holdbarhet i krevende verkstedmiljøer.

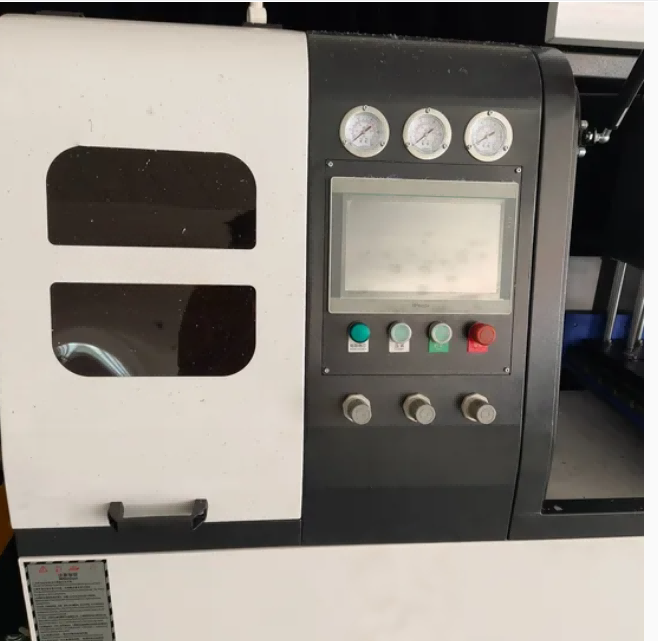

Brukervennlig CNC-grensesnitt
Intuitiv berøringsskjermkontroll med forhåndsinnstilte skjæreprogrammer forenkler betjeningen og reduserer treningstiden.
Høyhastighets kutteeffektivitet
Optimalisert spindel- og servosystem muliggjør raske skjæresykluser, noe som øker daglig produksjon for vindus- og dørprodusenter.
Sikkerhetssystem
Utstyrt med sikkerhetsvakter, nødstopp og automatisk feilalarm for å sikre operatørens sikkerhet
