Høypresisjon Heavy Duty Curtain Wall Innskjæringssag

Oversikt

Heavy Duty Curtain Wall Notching Saw er en skjæreløsning av profesjonell kvalitet utviklet spesielt for fabrikasjon av aluminiumsgardinvegger og fasadeprofiler. Bygget med en stiv stålramme og avansert CNC servokontroll, leverer den repeterbar presisjon, flervinklet fleksibilitet og holdbarhet i industriell kvalitet for produksjonsmiljøer med store volum.

Enten du behandler kommersielle gardinvegger, butikkfrontsystemer eller arkitektoniske aluminiumsprofiler, sikrer denne maskinen rene, gratfrie hakk med minimalt materialavfall – reduserer manuell etterarbeid og øker den totale gjennomstrømningen.

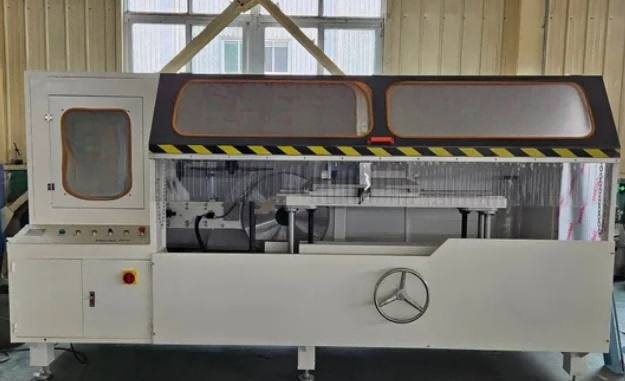

Kraftig innskjæringssag for gardinvegg



Nøkkelfunksjoner

1. CNC presisjonskontroll

Utstyrt med et servodrivsystem med høy respons og CNC-programmerbar kontroller, når skjærehodeposisjoneringsnøyaktigheten ±0,1 mm. Operatører kan lagre flere notch-programmer for rask oppskriftsveksling mellom ulike profiltyper.

2. Kraftig stiv struktur

Maskinkroppen er konstruert av tykkvegget stålrør med avspenningsbehandling, som eliminerer vibrasjoner under høyhastighetsskjæring. Dette sikrer jevn skjærekvalitet selv under kontinuerlig 24/7-drift.

3. Pneumatisk klemmesystem

Dobbeltvirkende pneumatiske sylindre med justerbart trykk gir sikker, mar-fri fastspenning på delikate anodiserte eller pulverlakkerte aluminiumsoverflater. Hurtigutløserfunksjon reduserer syklustiden mellom arbeidsstykkene.

4. Multi-Angle Notch Mulighet

Støtter 0°–90° (eller spesifiser ditt område) justerbare hakkvinkler for å imøtekomme ulike gardinvegger og akterspeilkonfigurasjoner. Vinkelinnstillinger kan justeres via digital avlesning eller CNC-grensesnitt.

5. Høyeffektiv brikkeutvinning

Integrert støv-/sponoppsamlingsport kobles til standard industrielle avsugssystemer, opprettholder et rent arbeidsmiljø og forlenger bladets levetid.

6. Operatørvennlig grensesnitt

Intuitiv berøringsskjerm HMI med støtte for flere språk (engelsk, spansk, russisk, arabisk). Visuell programmering lar operatører stille inn hakkdimensjoner uten avansert teknisk opplæring.

Hvordan det fungerer

1. Operatøren plasserer aluminiumsprofilen på arbeidsbordet og aktiverer de pneumatiske klemmene, som sikrer arbeidsstykket fra både vertikal og horisontal retning.

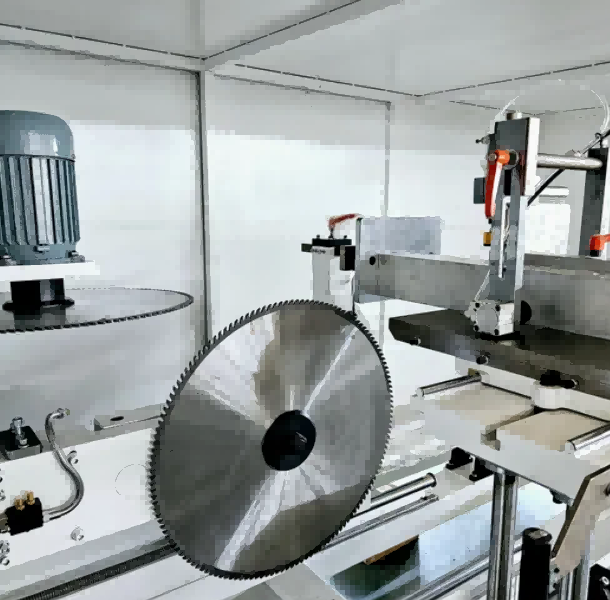

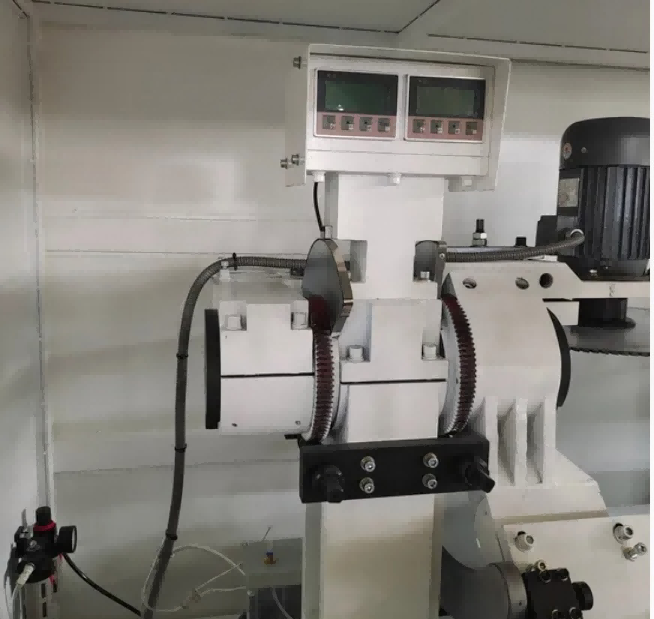

2. Ønsket skjærevinkel stilles inn ved hjelp av det digitale displayet med magnetisk skala, og de doble sagbladene er plassert innenfor området ±45°.
3. Det hydro-pneumatiske matesystemet fører de spinnende bladene inn i profilen med en kontrollert hastighet (0–3 m/min), skjærer hakk, spor eller sammensatte vinkler i en enkelt omgang.
4. CNC-systemet støtter CAD-grafikkimport og grafisk programmering, slik at operatører kan definere hakkmønstre, hullposisjoner og spordimensjoner direkte fra designfiler.
5. Den treaksede full servomotorkonfigurasjonen (X-, Y-, Z-akser drevet av tannstang og tannhjul og kuleskruer) muliggjør ekte treakset kobling for boring, fresing av spor, runde hull, spesialformede hull, nøkkelhull og forsenkninger i én klemme.
6. Et valgfritt tresidig flip-arbeidsbord gjør at profilen kan maskineres på tre flater uten omplassering, noe som forbedrer prosesseringseffektiviteten for komplekse aluminiumsprofiler.
7. Etter at skjæresyklusen er fullført, trekker bladene seg tilbake, klemmene frigjøres og den maskinerte profilen fjernes.

Applikasjonsscenarier

Kommersielle gardinveggsystemer - Innskjæring av stolper og akterspeil for enhetlige og stavbygde fasader

Butikkfront- og inngangssystemer — Presisjonsskjæring for butikkrammer i aluminium

Vindusveggsystemer — Høyvolumsinnsnitt for forhåndsglassede vindusveggprofiler

Arkitektonisk aluminiumsfabrikasjon – tilpasset ekstruderingsbehandling for takvinduer, baldakiner og kledningsstøttestrukturer

UPVC-profilbehandling — Kompatibel med stive UPVC-fasadeprofiler (valgfritt blad kreves)

FAQ

Spørsmål: Hvilke typer profiler kan denne maskinen behandle?

A: Den er først og fremst designet for aluminiums gardinveggprofiler, men håndterer også UPVC- og tynnveggede stålprofiler med passende blader.

Spørsmål: Er trening inkludert?

A: Ja. Vi tilbyr bruksanvisninger, instruksjonsvideoer og ekstern videoopplæring for dine operatører. Opplæring på stedet er tilgjengelig på forespørsel.

Spørsmål: Hva er garantiperioden?

A: [12] måneder fra datoen for forsendelsen. Livsvarig teknisk support og reservedelsforsyning til kostpris.

Spørsmål: Kan maskinen integreres i en automatisert produksjonslinje?

A: Ja. Valgfrie automatiske fôrings- og lossesystemer er tilgjengelige for integrasjon med oppstrøms/nedstrøms utstyr.

Spørsmål: Hvordan velger jeg riktig sagblad?

A: Vi leverer anbefalte blad basert på ditt spesifikke profilmateriale og veggtykkelse. Erstatningsblad er tilgjengelig fra vår deleavdeling.
