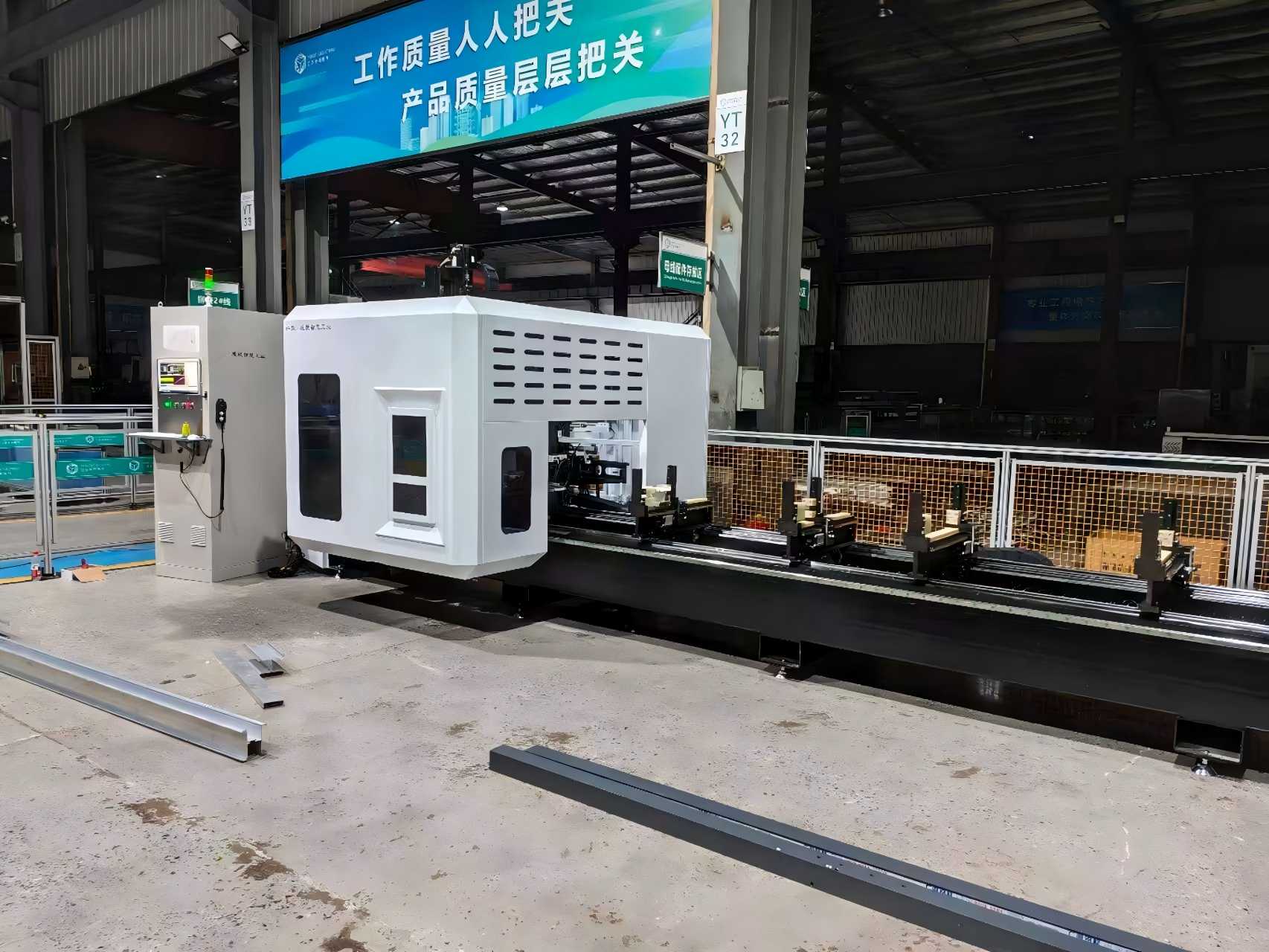

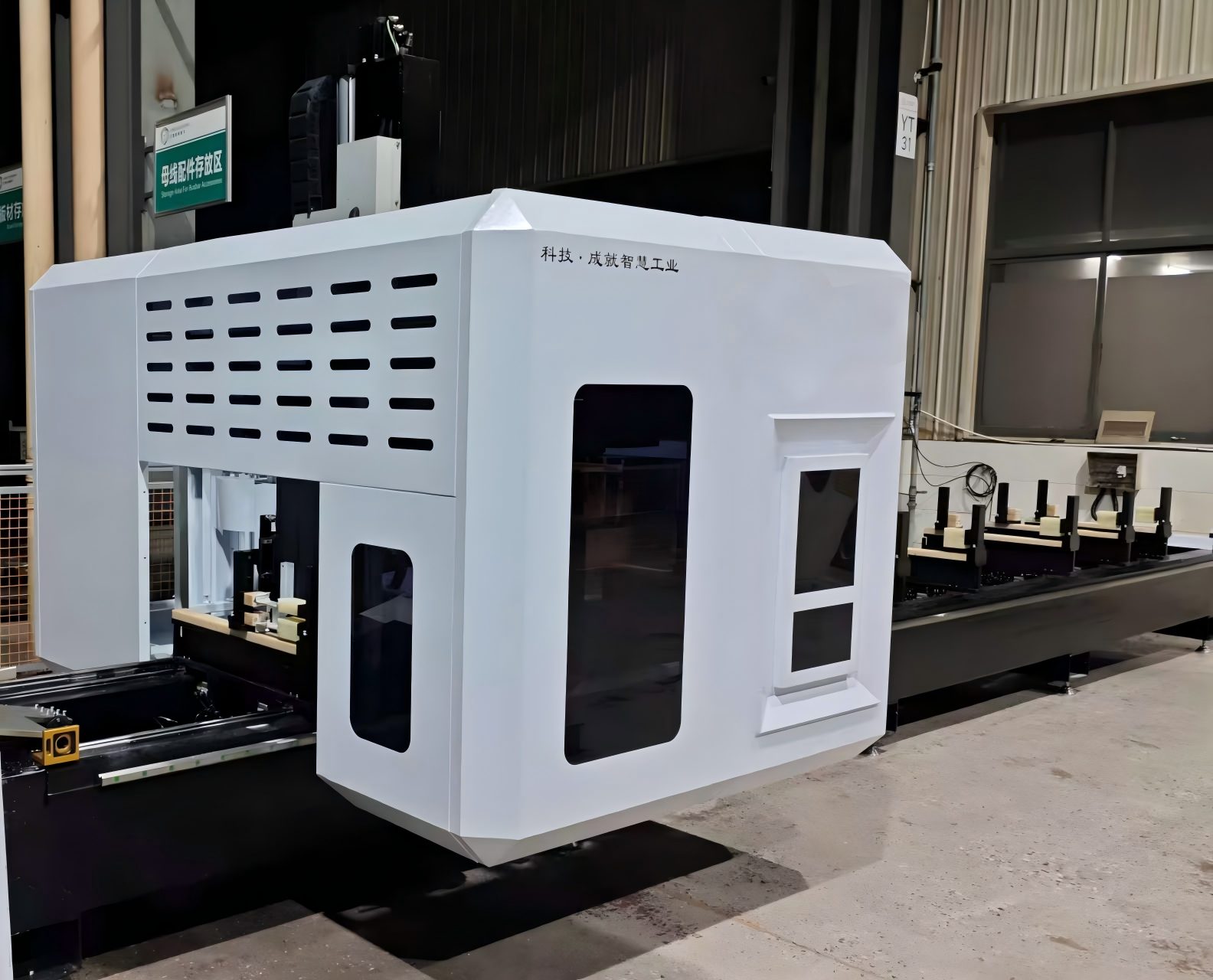

Høyhastighets 5-akset portalbearbeidingssenter for gardinveggfabrikasjon

Vårt høystive 5-akse portalmaskineringssenter er spesialbygget for arkitektoniske gardinvegger og fasadeindustrien. Den utmerker seg ved maskinering av aluminiumsprofiler i storformat, enhetlige gardinveggpaneler og komplekse geometrier med ±0,05 mm posisjoneringsnøyaktighet. Den er designet for høyhastighetsfresing, boring, tapping og skjæring, og forbedrer fabrikasjonseffektiviteten betydelig samtidig som den sikrer overlegen overflatekvalitet. CE-sertifisert med omfattende ettersalgsstøtte.

Nøkkelfunksjoner

• 5-akset samtidig bearbeiding – Ideell for komplekse fasadegeometrier og 3D-konturer.

  Kraftig portalstruktur – Høy stivhet og utmerket vibrasjonsdemping for langsiktig nøyaktighet.

  Maskineringsområde i stort format – Støtter overdimensjonerte gardinveggpaneler, stolper og akterspeil.

  Høyhastighetsspindel – Optimalisert for bearbeiding av aluminium og stålprofiler.

  Automatisk verktøyskifter (ATC) – Reduserer nedetid og forbedrer produktiviteten.

  Brukervennlig CNC-system – Kompatibel med vanlig CAD/CAM-programvare.

  Tilpassbar konfigurasjon – OEM/ODM-løsninger tilgjengelig for globale entreprenører.




Tekniske spesifikasjoner

Hvordan det fungerer

CAD / CAM-inngang

Gardinveggpanelet eller aluminiumsprofilen modelleres først i CAD (LogiKal, SchüCal, SolidWorks, etc.).

CAM-programvaren konverterer 3D-modellen til verktøybaner og G-kode, inkludert skjærevinkler, matehastigheter, spindelhastighet og verktøyskiftesekvens.

2. Klem fast arbeidsstykket

Lange gardinveggprofiler av aluminium/stål eller store fasadeplater festes på maskinsengen ved hjelp av CNC-styrte bevegelige klemmer.

Klemmene autoposisjonerer for å unngå kollisjoner og holder delen uten deformasjon.

3. Gantry-strukturen beveger seg i X/Y

Maskinen bruker en bro-type portal:

X-aksen = portalen beveger seg langs profilen/panelet

Y-akse = bearbeidingshode beveger seg over bredden

Z-akse = spindel beveger seg opp/ned

Dette gir et stort, åpent arbeidsområde for overdimensjonerte gardinveggdeler.

4. To roterende akser vipper spindelen

I tillegg til X/Y/Z har maskinen:

A-akse = tilt rundt X

C-aksen = roter rundt Z

(eller B/C avhengig av hodedesign)

Så spindelen kan kutte sammensatte gjæringer, vinklede dreneringshull, 3D fasadekonturer og sideelementer uten å løsne delen.

5. 5-akset samtidig skjæring

CNC-kontrolleren driver lineære + roterende akser sammen.

Verktøyet holder seg i den beste vinkelen til overflaten → jevnere finish, mindre skravling, ingen gjenfesting.

Typiske operasjoner i ett oppsett:

Sluttfresing

Boring / tapping

Grooving

Gjæringsskjæring

Sagbladskjæring

3D konturfresing for komplekse fasader

6. Automatisk verktøyskifte

Verktøy oppbevares i et magasin (bor, endefreser, kraner, sagblad).

ATC bytter verktøy automatisk under programmet, slik at én gardinveggprofil kan bearbeides fullstendig uten operatørinnblanding.

7. Kontroll og utdata under prosessen

Prober/kodere kontrollerer posisjon og verktøyets tilstand.

CNC-en kompenserer for avvik i sanntid.

Resultat: en ferdig gardinveggstolpe, akterspeil eller fasadepanel med nøyaktige hull, spor og komplekse vinkler – klar for montering.

Hovedapplikasjonsomfang

Typiske bruksområder for5-akset portalbearbeidingssenter for gardinvegginkludere:

1. Høyhus gardinvegger i aluminium
2. Skjult ramme og ekstruderte glassfasadeprofiler
3. Gardinvegghjørneskjøter og spesialformede fasadeprofiler
4. Solrom, takvindu, og store vindu- og dørprofiler i aluminium
5. Punktstøttede gardinvegger i aluminium støttebraketter
6. Industriell aluminiumsfasade og dekorative veggprofiler i stål
7. Luftfarts lette aluminiumsprofiler (kompatible på tvers av industri)

Egnede råmaterialer: 6063 aluminiumslegering, hulprofiler, solid aluminium, tynnvegget stål, arkitektoniske PVC-profiler.

Applikasjonsscenarier

Unitized Curtain Wall Produksjon

Arkitektoniske fasadepaneler

Aluminiumsstolper og akterspeil

Kompleks gardinvegggeometri

Glass Curtain Wall Groove Maskinering

Stål gardinvegg strukturelle rammer
